180 convoyeur d'inverseur de carte PCB à C.A. 220V 60HZ d'appareils de manutention de carte PCB de degré
convoyeur-CNSMT d'inverseur de la carte PCB 180Degree

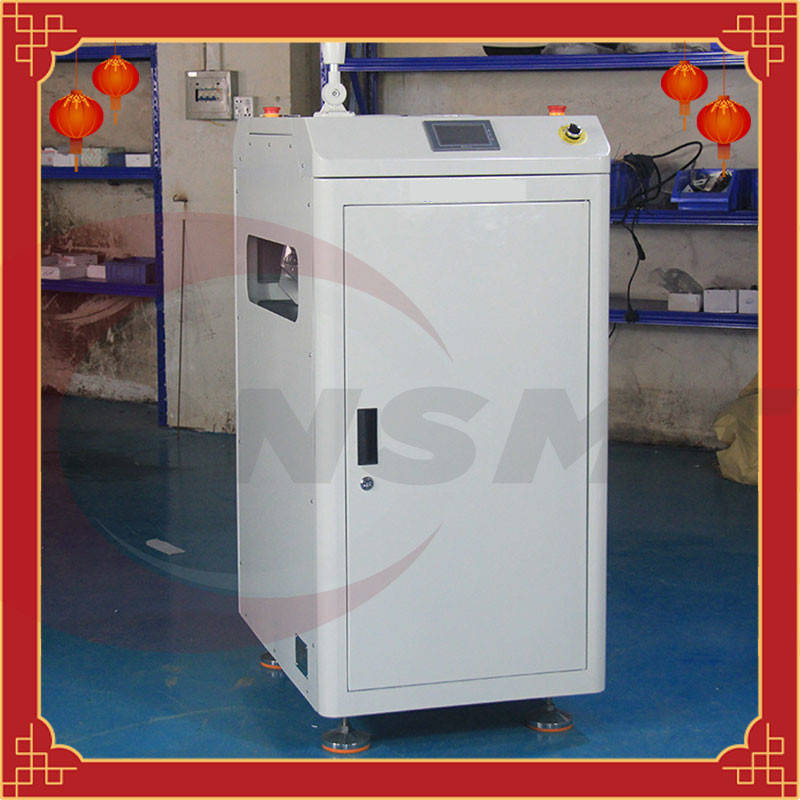

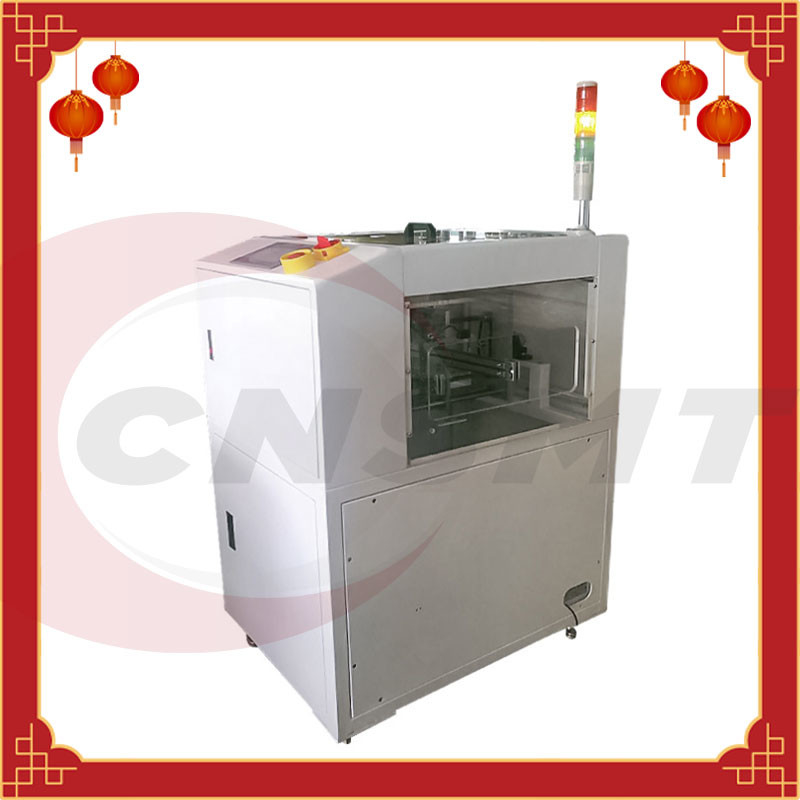

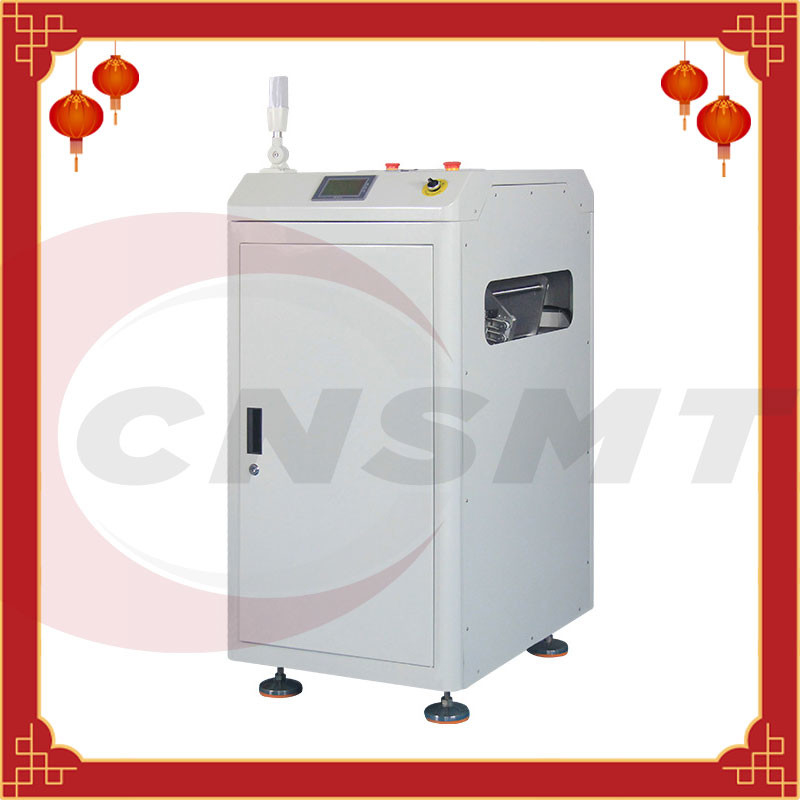

Convoyeur d'inverseur de carte PCB
Description de produit
Le ※ la couverture de sécurité supérieure peut être ouvert pour faciliter la manipulation du matériel de machine pendant l'entretien
Interface de contrôle futée facile à utiliser de fonction d'écran tactile de ※
Vitesse faisante le coin réglable de ※ pour s'assurer que le panneau de carte PCB ne glissera pas
Dispositif de réglage stable et équilibré de ※ de largeur (ajustement de vis de contrôle de main)
Petite empreinte de pas de machine de ※
Interface compatible du ※ SMEMA
Spécifications
| description | Le convoyeur d'inverseur de carte PCB est employé pour renverser le panneau de carte PCB pour répondre aux besoins du traitement double face |
| Durée de cycle | Environ 15 secondes |
| alimentation d'énergie | C.A. 110-220-230V (utilisateur spécifique), monophasé |
| Charge électrique | Maximum 180 VA |
| Pression atmosphérique | 0.45-0.6Mpa |
| volume de circulation d'air | Jusqu'à 30 litres/minute |
| Taille de transmission | 900±20mm (ou utilisateur a spécifié) |
| Direction de transmission | Left→right ou right→left (facultatif) |
Modèle :
| Modèle | CNSMT-CV300 | CNSMT-CV350 | CNSMT-CV460 |
| TAILLE DE CARTE PCB (L×W)~ (L×W) | (50x50) | (450x300) | (50x50) | (450x350) | (50x50) | (450x460) |
| Dimension (L×W×H) | 520x520x900 | 570*570*900 | 650*650*900 |
| Poids | Approx.110kg | 130kg | 160kg |
principe de fonctionnement
Le convoyeur automatique d'inverseur de panneau de carte PCB est employé sur la ligne corps de SMT du produit électronique. Les écoulements de panneau de carte PCB dans la voie de machine de rotation, et la voie exécute 180 tournant, le panneau de carte PCB de côté d'A entre, et les sorties de panneau de carte PCB du côté B. Le cadre global est assorti avec de bons profils, l'aspect extérieur est tôle de 1.5mm, la commande de secousse est conduit par un moteur pas à pas + une ceinture, avec la limite mécanique ; la voie donnant la commande est conduite par un moteur à courant alternatif + la chaîne 15W
Technique de fond :
Les cartes de carte PCB, également connues sous le nom de cartes électronique, sont des fournisseurs des connexions électriques pour les composants électroniques. Sa conception est principalement conception de disposition.
Le principal avantage d'utiliser des cartes est de réduire considérablement des erreurs de câblage et d'assemblée, et améliore le niveau du salaire d'automation et de production.
En raison de l'intégration croissante des panneaux de carte PCB, le processus de fabrication exige que les arrières avant et des panneaux de carte PCB doivent être traités et produits.
La plupart des secousses manuelles existantes sont employées. L'équipement de basculement utilisé dans quelques usines a les structures complexes et les coûts élevés de fourniture.
Emballage et livraison
Certification
L'information de l'entreprise
CNSMT est le principaux fabricant et supplieir pour des machines de SMT et solution avec l'expérience de plus de 10 ans Chine. Et nous pouvons également faire OEM&ODM pour des commerçants de SMT, nous avons vaste des sources dans le domaine de SMT, même vous avons besoin utilisé ou de nouveaux équipements de SMT ou d'autres pièces, nous pouvons vous aider à obtenir la meilleure qualité et les machines coûtées concurrentielles.
Ce que nous pouvons faire pour vous :
※ Nous faisons faire notre propre usine des équipements et des dispositifs de SMT
※ Nous avons une équipe professionnelle d'ingénieur de technich pour des machines de produit
※ Nous pouvons adapter la variété aux besoins du client de machines de SMT pour vous accordant vos conditions
※ Que nous achetons et vendre les équipements utilisés et nouveaux de SMT partout dans le monde
※ Nous te fournissons les machines et l'exportation en trait plein de SMT à dans le monde entier
※ Devenant l'associé chinois le plus digne de confiance pour vous.
FAQ
Question : Que te fait la meilleure société en Chine ?
Réponse : Nous avons été dans la branche d'activités de SMT pendant plus de 10 années déjà, nous donnant une expérience solide de l'industrie.
Question : Pouvez-vous adapter mes ordres aux besoins du client selon notre application préférée ?
Réponse : Oui, naturellement ! Nous pouvons adapter des commandes aux besoins du client pour nos clients. Nous avons besoin juste de vous pour envoyer vos conditions ou application préférée par l'intermédiaire de l'email. Nous te répondrons d'ici 24-48 heures du reçu avec la meilleure solution que nous avons montée pour vous.
Question : Quel est le principal avantage du convoyeur d'inverseur de carte PCB ?
Réponse : Le principal avantage d'un convoyeur d'inverseur de carte PCB est que vous aurez une assemblée entièrement automatisée de SMT qui peut renverser votre PCBs sans besoin du travail manuel. C'est nécessaire pour empêcher des dommages dus à l'erreur humaine.
Question : Est-elle facile à utiliser le convoyeur d'inverseur de carte PCB ?
Réponse : Oui, elle est. En fait, la plupart de nos machines viennent avec un manuel anglais qui vous aidera à comprendre la machine davantage en termes de fonctions et processus. L'installation et la mise de la machine est également facile. Si plus d'information est nécessaire, veuillez ne pas hésiter à nous contacter de retour de sorte que nous puissions vous aider
Question : Quel est votre délai d'exécution pour des ordres internationaux ?
Réponse : Notre délai d'exécution normal pour tous les ordres s'il est international ou local est de 3 jours ouvrables pendant des jours de traitement et 10 ouvrables pendant le temps de transit. Veuillez prendre la note que le nombre réel de jours dépendait toujours de votre emplacement précis. Svp faites-nous connaître votre emplacement précis de sorte que nous puissions te donner un nombre plus précis de jours pendant le délai d'exécution de vos ordres.
Question : Qu'employez-vous pour l'empaquetage ?
Réponse : Normalement, nous utilisons un coffre-fort pour emballer vos ordres. Mais si la machine exige plus de protection, nous ajouterons la caisse en bois. Vous pouvez nous avez également faits connaître votre empaquetage préféré.
Question : Aurez-vous besoin d'un acompte pour les machines adaptées aux besoins du client ?
Réponse : Oui. Pour les machines adaptées aux besoins du client, nous aurons besoin de l'acompte de 70%. 30% doit être payé une fois la machine est prêt pour l'expédition.
Notre service
1, solution en trait plein de SMT
2, fabricant d'équipements périphériques de SMT
3, conducteur de SMT, smt équipent d'un gicleur, calibrage de conducteur de smt, chariot à carte PCB, chariot à conducteur, strorage de carte PCB, fabricant de racle de SMT
4, achètent et vendent YAMAHA utilisé et nouveau JUKI FUJI PANASONIC SAMSUNG et des imprimantes de four de ré-écoulement
5,
CNSMT est un chef et un fournisseur de confiance de toutes les machines de carte PCB ici en Chine. Nous avons également un taux élevé de satisfaction de tous nos clients internationaux parce que nous sommes consacrés en fournissant seulement les produits de bonne qualité pour tous vos besoins de SMT.
Nous avons de grandes actions de toutes les machines de SMT, et une des machines de carte PCB de vente les plus rapides que nous avons est le convoyeur d'inverseur de carte PCB. Si vous ne recherchez un convoyeur d'inverseur de carte PCB de bonne qualité, regard pas plus, parce que nous avons toutes sortes de lui prêt pour la livraison. Si vous n'êtes pas sûr ce qui à passer commande, nous permettre de vous aider !
Pourquoi choisissez CNSMT ?
Ce sont les raisons pour lesquelles vous devriez seulement faire confiance à CNSMT. Nous sommes ici pour vous aider à trouver les solutions les plus efficaces et les plus abordables à tous vos besoins de SMT.
Si vous recherchez un convoyeur d'inverseur de carte PCB, voyez svp les détails ci-dessous.
Quel est un convoyeur d'inverseur de carte PCB ?
Est un convoyeur d'inverseur de carte PCB ou également connu comme convoyeur de secousse de carte PCB, ce que vous employez si vous voulez éliminer le besoin du travail manuel le PCBs en le renversant de chaque côté du traitement.
L'élimination du travail manuel est nécessaire, si vous voulez éviter le risque de dommages et de contamination pendant le processus. Le convoyeur d'inverseur de carte PCB vient dans beaucoup de formes et de caractéristiques. Mais en grande partie, le but général de lui est de pouvoir renverser le conseil d'un côté pour le traiter, et puis pour le faire de l'autre côté. Ce processus est automatisé, sans besoin de l'intervention humaine.
L'automation est la clé à la productivité élevée
Nous tous savons que l'automation va apporter beaucoup d'avantages à une ligne de SMT d'assemblée. Les usines/sociétés de SMT devraient considérer ceci si elles veulent à :
Caractéristiques d'un convoyeur d'inverseur de carte PCB
Comme mentionné, un convoyeur d'inverseur de carte PCB vient dans divers modèles, caractéristiques, et fonctionnalités. Mais appeler juste quelques traits communs que vous trouverez dans la plupart des convoyeurs d'inverseur de carte PCB, voyez l'information ci-dessous :
Éléments techniques de réalisation :
Basé sur ceci, le modèle d'utilité fournit la machine de convoyeur de basculement/inverseur d'un panneau de carte PCB qui peut automatiquement renverser le panneau de carte PCB et a une structure simple et un coût bas.
Afin de réaliser le but du modèle d'utilité, le modèle d'utilité adopte les solutions techniques suivantes :
Une machine de rotation de panneau de carte PCB, qui inclut :
Le cadre a une première extrémité et une deuxième extrémité ;
L'ensemble de rouleau est arrangé sur le cadre près de la première extrémité ;
Le mécanisme de transport est arrangé sur le cadre ; le mécanisme de transport inclut un premier axe de rotation, un deuxième axe de rotation, un premier moteur, et une pluralité de bandes de conveyeur mutuellement espacées.
Le premier axe de rotation est situé sur le cadre près de la première position de fin, le deuxième axe de rotation est situé sur le cadre près de la deuxième extrémité, et un certain nombre de bandes de conveyeur sont conduites par le premier axe de rotation et le deuxième axe de rotation ;
Le mécanisme de basculement est arrangé sur le cadre ; le mécanisme de basculement inclut un axe de rotation, un groupe d'abord de fixage de bande, un groupe en second lieu de fixage de bande, un tiers maintenant le groupe de bande, un quatrième groupe de fixage de bande, et un capteur, et l'axe de rotation situé au milieu du cadre, le premier groupe de fixage de bande et le deuxième groupe de fixage de bande, le troisième groupe de fixage de bande et le quatrième groupe de fixage de bande sont respectivement placés des deux côtés de l'axe de rotation et reliés à l'axe de rotation.
Un groupe de barre d'agrafe et un troisième groupe de barre d'agrafe sont situés du même côté de l'axe de rotation, et le deuxième groupe de barre d'agrafe et le quatrième groupe de barre d'agrafe sont situés du même côté de l'axe de rotation.
Dans certaines des incorporations, le premier groupe de fixage de bande inclut une pluralité de maintenir d'abord des bandes disposées à intervalles, et le troisième groupe de fixage de bande inclut une pluralité de tiers maintenant des bandes disposées à intervalles, et chaque d'abord bande de fixage correspond à une première bande de fixage. Trois barres de fixage,
la première barre de fixage et la troisième barre de fixage ont un angle de 15-40 degrés ; le deuxième groupe de fixage de barre et le quatrième groupe de fixage de barre sont situés du même côté de l'axe de rotation,
le le deuxième groupe de barre d'agrafe inclut une pluralité de barres d'agrafe de seconde disposées à intervalles, et le quatrième groupe de barre d'agrafe inclut une pluralité de barres d'agrafe de quatrième disposées à intervalles, et chaque deuxième barre d'agrafe correspond à une quatrième barre d'agrafe. Il y a un angle de 15-40 degrés entre la bande et la quatrième bande de fixage ; la troisième bande de fixage et la quatrième bande de fixage sont situées entre deux bandes de conveyeur adjacentes et sont inférieures localisé à la bande de conveyeur ;
Le capteur est arrangé du côté de la bande de conveyeur.
Dans certaines des incorporations, le mécanisme de transfert a deux ensembles, et l'axe de rotation du mécanisme d'aileron est situé entre les deux ensembles de mécanismes de transfert.
Dans certaines des incorporations, au moins deux capteurs sont fournis sur chaque mécanisme de transmission.
Dans certaines des incorporations, la distance entre la bande de conveyeur et l'ensemble de rouleau est moins que la taille du plus petit côté d'un panneau de carte PCB.
Dans certaines des incorporations, il y a un angle de 25 degrés entre la première barre d'agrafe et la troisième barre d'agrafe et entre la deuxième barre d'agrafe et la quatrième barre d'agrafe.
La machine de rotation de panneau de carte PCB du modèle d'utilité est équipée de groupe de rouleau, de mécanisme de transport et de mécanisme de rotation de plat sur le cadre.
Le groupe de rouleau envoie le panneau de carte PCB au mécanisme de transport, et le mécanisme de transport envoie le panneau de carte PCB au mécanisme de rotation de plat. Entre les deux bandes de fixage, le mécanisme de basculement fonctionne pour renverser le panneau de carte PCB à l'autre côté, traitant de ce fait l'autre côté de la carte PCB ;
le mécanisme de basculement se compose d'axe de rotation et d'un certain nombre de bandes de fixage installés et vers le bas, et sa structure est le bas simple et coûteux.
Description des dessins
Le schéma 1 est un schéma de principe de la structure globale d'un panneau de carte PCB renversant la machine selon un mode de réalisation préféré de la présente invention ;
2 est un schéma de principe de la structure du mécanisme de basculement de la carte PCB renversant la machine ont décrit dans fig. 1 ;
Fig. 3 est une vue supérieure schématique de la structure de la machine de rotation de panneau de carte PCB a décrit dans fig. 1.
Manières détaillées
Afin de faciliter la compréhension du modèle d'utilité actuel, le modèle d'utilité actuel sera décrit d'une façon plus complète référence étant faite aux dessins appropriés. Les modes de réalisation préférés de la présente invention sont montrés dans les dessins. Cependant, la présente invention peut être mise en application sous beaucoup de différentes formes et n'est pas limitée aux incorporations décrites ci-dessus.
Au contraire, le but de fournir ces incorporations est de rendre la compréhension de la révélation du modèle d'utilité actuel plus complète et détaillée.
Il convient noter que quand un élément désigné sous le nom « étant fixé » à un autre élément, il peut être directement sur l'autre élément ou un élément central peut également être présent. Quand un élément est considéré « être relié » à un autre élément, il peut être directement relié à l'autre élément ou un élément intermédiaire peut être présent en même temps.
À moins qu'autrement définis, les termes tout techniques et scientifiques utilisés ci-dessus ont la même signification que généralement compris par ceux qualifiés dans le domaine technique du modèle d'utilité actuel. La terminologie utilisée dans la description du modèle d'utilité actuel ci-dessus est seulement afin de décrire des modes de réalisation spécifiques, et n'est pas prévue pour limiter le modèle d'utilité actuel.
Veuillez se référer à figs. 1 3, le panneau de carte PCB renversant la machine 100 de la présente invention renverse le panneau de carte PCB. La machine de basculement 100 inclut un cadre 10, un ensemble 20 de rouleau, un mécanisme 30 de transfert, et un mécanisme de basculement 40.
Tous l'ensemble 20 de petit pain, le mécanisme 30 de transfert et le mécanisme de basculement 40 sont situés sur le cadre 10, et l'ensemble 20 de petit pain est employé pour relier des secousses. Avec la machine 100 et toute autre installation de fabrication de panneau de carte PCB, le mécanisme 30 de transfert est employé pour transférer le panneau de carte PCB, et le mécanisme de basculement 40 est employé pour renverser le panneau de carte PCB.
Veuillez se référer à fig. 1, le support 10 a une première extrémité 11 et une deuxième extrémité 12. L'ensemble 20 de rouleau est arrangé sur le cadre 10 près de la première extrémité 11, et est employé pour envoyer le panneau de carte PCB traité par l'équipement avant au mécanisme de transport 30. Dans cette incorporation, le rouleau a placé 20 inclut plusieurs rouleaux.
1 et 3, le mécanisme 30 de transmission est placé sur le cadre 10 et des mouvements le long de la surface supérieure du cadre 10. Le mécanisme de transport 30 inclut un premier axe de rotation 31, un deuxième axe de rotation 32, un premier moteur (non montré), et un certain nombre de bandes de conveyeur mutuellement espacées 33. Le premier axe de rotation 31 est situé sur le cadre 10 près de la première extrémité 11, et le deuxième axe de rotation 32 est situé sur le cadre 10 près de la deuxième extrémité 12, la bande de conveyeur 33 est blessure autour du premier axe de rotation 31 et du deuxième axe de rotation 32, et la bande de conveyeur 33 est conduite par le premier axe de rotation 31 et le deuxième axe de rotation 32.
Dans cette incorporation, la distance entre la bande de conveyeur 33 et l'ensemble 20 de rouleau est plus petit que la taille du plus petit côté d'un panneau de carte PCB, afin d'empêcher le panneau de carte PCB de tomber au cours du processus de l'transport par l'ensemble 20 de rouleau à la bande de conveyeur 33.
1 et 2, le mécanisme de rotation 40 est placé sur le cadre 10, et inclut un axe de rotation 41 disposé au milieu du cadre 10, d'un premier groupe de fixage 42 de bande, d'un deuxième groupe de fixage 43 de bande, et d'un premier groupe de fixage 42 de bande relié à l'axe 41 de rotation. Les trois groupes de fixage 44 de barre, le quatrième groupe de fixage 45 de barre et le capteur 46, le premier groupe de fixage 42 de barre et le troisième groupe de fixage 44 de barre correspondent entre eux et sont situés du même côté de l'axe 41,
le deuxième groupe de fixage 43 de barre et la quatrième agrafe les groupes 45 de bande correspondent à et sont respectivement situés du même côté de l'axe de rotation 41.
Le premier groupe de fixage 42 de barre inclut une pluralité de maintenir d'abord les barres 421 disposées à intervalles, le troisième groupe de fixage 44 de barre inclut une pluralité de tiers maintenant les barres 441 disposées à intervalles, et chaque d'abord barre de fixage 421 correspond à un tiers maintenant la barre 441, il y a un angle de 15-40 degrés entre la première barre de fixage 421 et la troisième barre de fixage 441, de sorte que le panneau de carte PCB puisse être inséré entre la première barre de fixage 421 et la troisième barre de fixage 441.
Dans cette incorporation, l'angle le deuxième groupe de fixage 43 de bande inclut une pluralité de maintenir en second lieu les bandes 431 disposées à intervalles, et le quatrième groupe de fixage 45 de bande inclut une pluralité de maintenir quatrièmement les bandes 451 disposées à intervalles, et chaque bande en second lieu de fixage 431 correspond à un quatrième la barre de fixage 451, la deuxième barre de fixage 431 et la quatrième barre de fixage 451 ont un angle de 15-40 degrés, de sorte que le panneau de carte PCB puisse être inséré entre la deuxième barre de fixage 431 et la quatrième barre de fixage 451. Dans cette incorporation dans l'exemple, l'angle est de 25 degrés.
La troisième bande de fixage 441 et la quatrième bande de fixage 451 sont situées entre les deux bandes de conveyeur adjacentes 33, et la position est inférieure à la bande de conveyeur 33.
La bande de conveyeur 33 écrit automatiquement quand le panneau de carte PCB est transporté à la première extrémité 11 du support 10 entre la première barre de fixage 421 et la troisième barre de fixage 441, le capteur 46 sur les sens du support 10 que le panneau de carte PCB entre dans la première barre de fixage 421 et la troisième barre de fixage 441, et commande la rotation de l'axe 41 pour conduire la première barre de fixage. La bande 421 et la troisième bande de fixage 441 sont retournées à la deuxième extrémité 12 du support 10 et de l'arrêt à la position correspondante.
Le panneau de carte PCB tombe sur la bande de conveyeur 33 à la deuxième extrémité 12 du support 10 et continue à être transporté. Actuellement, la deuxième bande de fixage 431 et le quatrième la barre de fixage 451 est retournée à la première extrémité 11 du support 10, et la prochaine série de panneaux de carte PCB entre entre la deuxième barre de fixage 431 et la quatrième barre de fixage 451, et continue à être retournée, de sorte que la rotation du panneau de carte PCB puisse être réalisée.
Dans cette incorporation, le mécanisme 30 de transmission a deux groupes, et l'axe de rotation 41 du mécanisme de rotation 40 de plat est situé entre les deux groupes de mécanismes 30 de transmission. Au moins deux capteurs 46 sont fournis sur chaque mécanisme 30 de transmission. En outre, le capteur 46 est arrangé du côté de la bande de conveyeur 33 sur le cadre 10 pour faciliter la détection du panneau de carte PCB sans affecter l'opération du mécanisme de rotation 40 de plat.
Les incorporations mentionnées ci-dessus expriment seulement plusieurs modes d'exécution du modèle d'utilité actuel, et leur description est relativement spécifique et détaillée, mais ils ne devraient pas être compris comme limitation sur la portée du modèle d'utilité actuel. Il devrait préciser que pour ceux de la compétence ordinaire dans l'art, sans s'écarter du concept du modèle d'utilité, plusieurs modifications et améliorations peuvent être apportées, et ces toute la chute dans la portée de protection du modèle d'utilité. Par conséquent, la portée de la protection du brevet de modèle d'utilité devrait être sujette aux réclamations apposées.
Pour connaître plus au sujet de notre convoyeur d'inverseur de carte PCB, svp contactez-nous directement de sorte que nous puissions vous aider autre avec tous vos soucis. Au même moment, vous pouvez vérifier l'information ci-dessous qui montrera que les la plupart ont généralement posé des questions par nos clients passés ainsi que les réponses.
Ce sont les différentes questions que nous avons reçues de nos clients passés pour le convoyeur d'inverseur de carte PCB. Si vous ne pouvez pas trouver les informations précises ci-dessus, svp contactez-nous directement de sorte que nous puissions leur répondre pour vous.
Ici à CNSMT, nous vous assurons que vous êtes de bonnes mains quand il s'agit de vos besoins de SMT.
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
