ligne machine de 110v 220v SMT de conditionnement de composant électronique d'équipement

ligne machine de 110v 220v SMT de conditionnement de composant électronique d'équipement

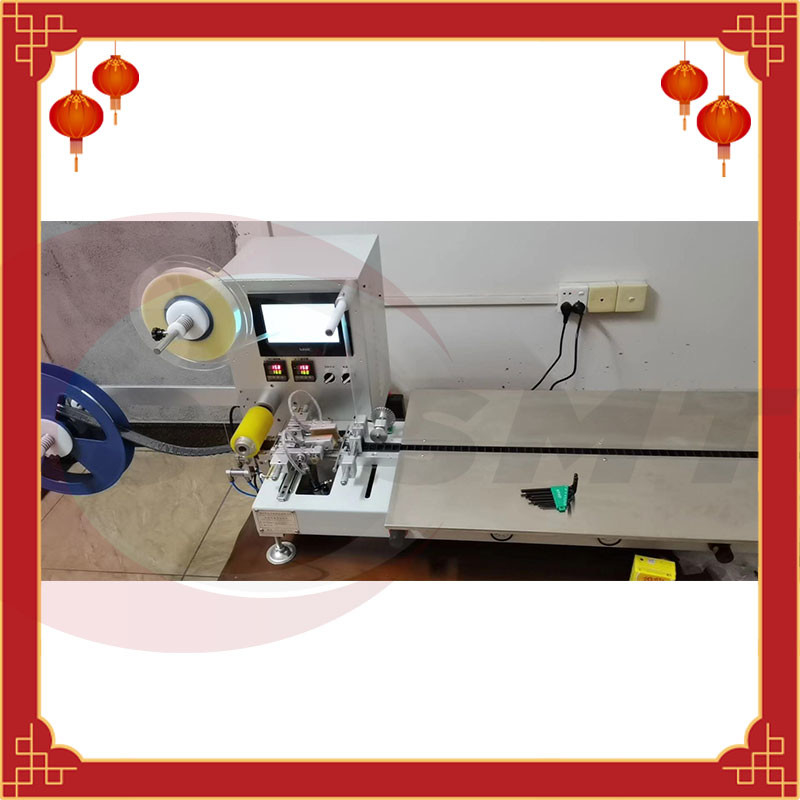

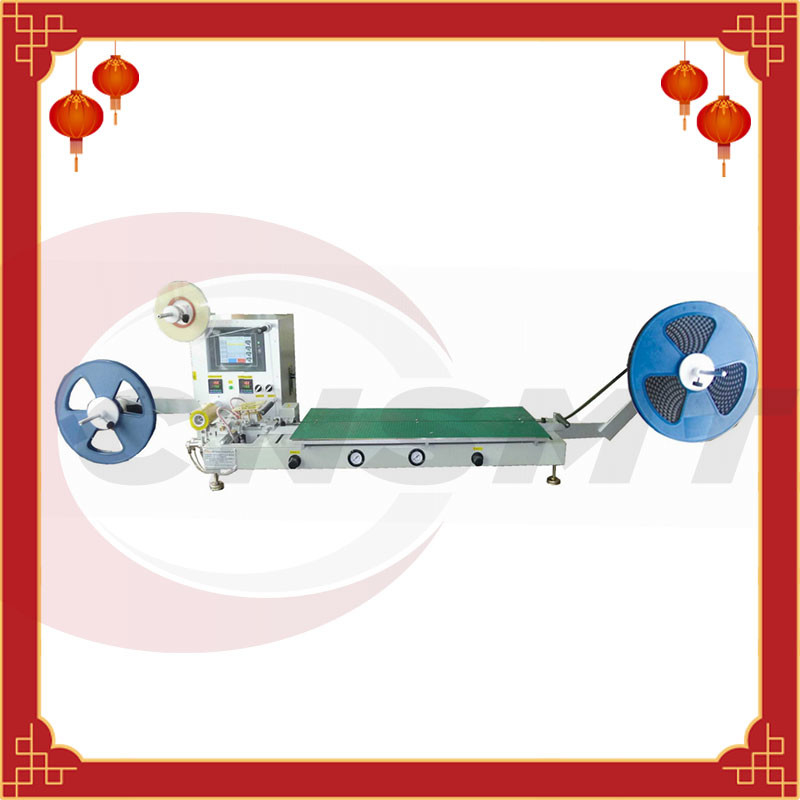

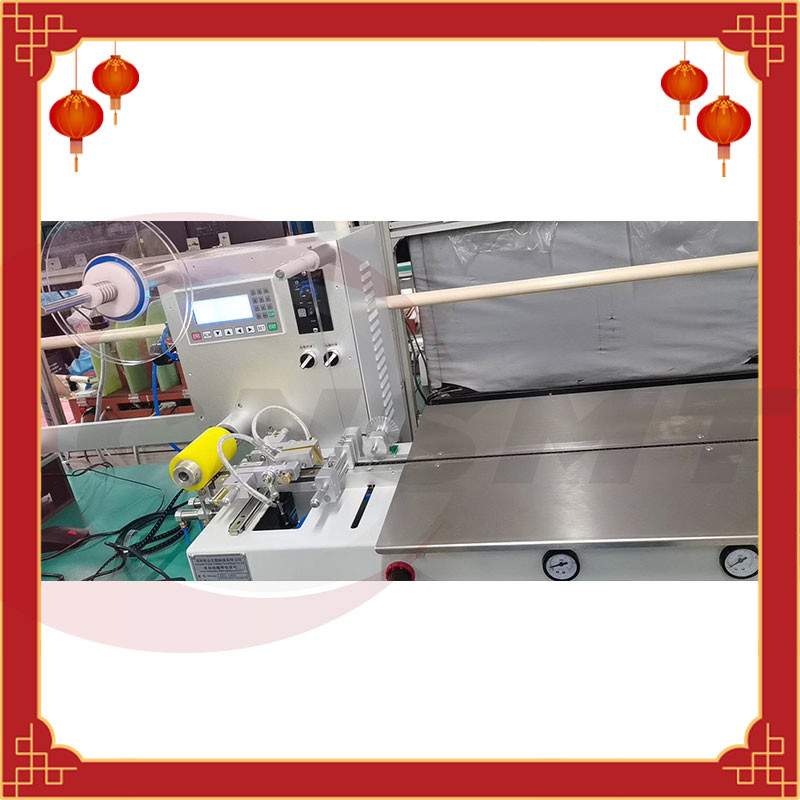

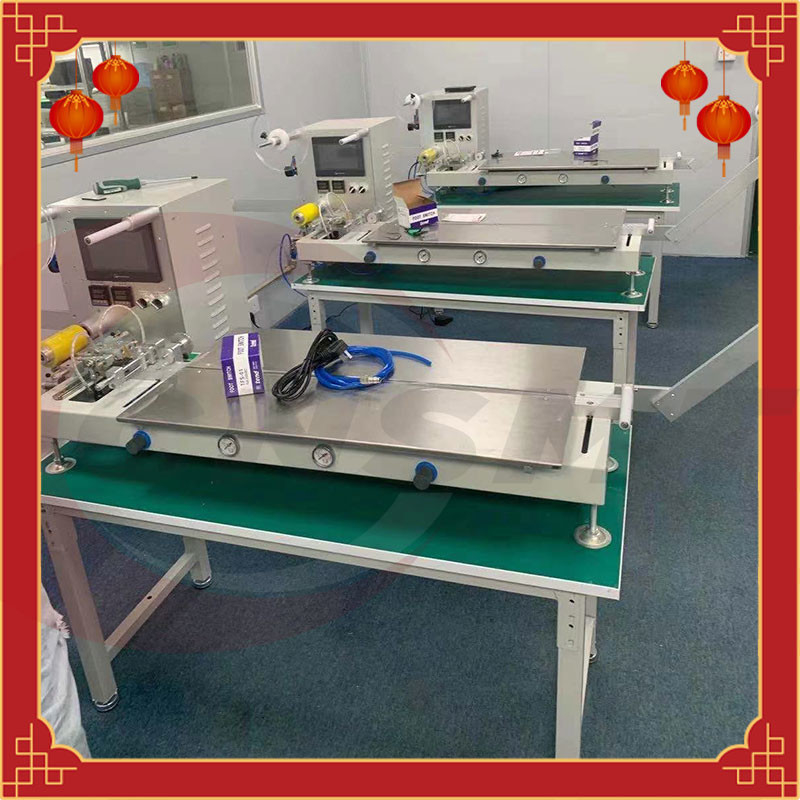

Machine à emballer de composant électronique - CNSMT

Description de produit

Attacher du ruban adhésif à des machines à emballer peut être divisé en deux catégories : semi-automatique et complètement automatique. Les composants matériels en vrac sont mis dans la bande de transporteur après avoir passé l'inspection, avoir renversé, et centres d'essai.

Pendant que des produits électroniques continuent à être améliorés, raffinés et fortement intégrés, les composants électroniques ont également changé du type embrochable passé pour raccorder le type pour sauver l'espace d'installation de la carte et pour augmenter les fonctions du produit. C'est une révolution importante dans l'industrie électronique.

CNSMT te fournissent l'economi et facile actionnez les machines à emballer électroniques en Chine, nous sont le fabricant de ce dispositif, même peut soutenir pour adapter la machine à emballer aux besoins du client dépend de vos conditions variaty

Avec le développement rapide de l'industrie électronique ces dernières années, le rôle du matériel mécanique et électronique au lieu des opérations manuelles traditionnelles dans l'industrie électronique devient de plus en plus évident.

Dans l'état des conditions plus élevées et plus élevées d'automation, il est également employé comme pleine/semi-automatique machine de conditionnement pour le traitement de composant. Suite pour être favorisé par des collègues dans l'industrie électronique.

La machine de conditionnement automatique est principalement appropriée à la production en série d'un produit simple, et la machine a un prix plus élevé et un niveau élevé d'automation ; la machine de conditionnement semi-automatique convient à la production par lots faible de divers produits, et la machine est bon marché et a l'applicabilité forte.

Selon la forme, les conditions de empaquetage et la sortie des produits d'emballage, la machine de conditionnement appropriée pour les conditions du développement de la société peut être avec souplesse choisie

Spécifications :

Paramètres techniques

1. Largeur de bande applicable : bande de transporteur de largeur de bande de 4-104mm ;

2. Capacité de machine : 2~6K pcs/h ; (selon la forme composante et la vitesse d'alimentation manuelle) ;
3. Caractéristiques matérielles de plateau : plateau en plastique de 7 pouces, de 13 pouces, de 22 pouces ou magasin ;
4. Alimentation d'énergie : AC220V±20%/50HZ, 5A ; /110v
5. Air : 0,3~ 0.6Mpa/60L/Min ;
6. Température de chauffage : 110°C-180°C (selon le matériel de la bande de couverture et les conditions pour la valeur de résistance au pelage)
7. Taille de machine : L 1630×W 580× H 660 (unité : millimètre) ;
8. Poids net de la machine : 40KG
9. D'autres conditions : Adaptez la longueur de voie et installez aux besoins du client la fonction de détection de CCD selon les besoins des clients.
10. PLC principal de configuration : Desen
11. Moteur/contrôleur : Taïwan Rihong
12. Cylindre/vanne électromagnétique : Le Japon SMC
13. Commutateur photoélectrique : Le Japon Omron
14. Thermostat : Le Japon Panasonic
15. Compteur : HENLAN SF4-41NA

Caractéristiques de machine


Bonne adaptabilité

●Approprié à l'empaquetage de divers composants de SMD
●La voie peut être avec souplesse ajustée dans la marge de 4mm-104mm ;
●Voie maintenant la cavité, le contrôle stable et l'ajustement facile ;
●Le mécanisme escamotable de bande peut facilement maintenir tous les magasins de bac pour bandes perforées et qui répondent aux normes d'EIA-481A ;

Cachetage stable

●Ajustement précis de la tête de coupeur. Régler avec précision la tête de micromètre de l'outil pressant chaud intérieur et externe se dirige pour ajuster exactement la position de la ligne de scellage sur ±0.1mm, le cachetage est plus beau ;
●Commandez indépendamment la pression de scellage des têtes de coupeur intérieures et externes de s'assurer que la bande de scellage est équilibrée ;
●contrôle de température de contrôle de température de PID, précis et stable indépendant tête double ;

Méthodes de scellage diversifiées

●Approprié au cachetage à froid auto-adhésif et au cachetage pressant chaud ;
●Cachetage en mode de marche continu ;
●Pouce-déplacement et cachetage de bande ;

Ajustement commode de bande de couverture

●La tension de voyage de la bande de couverture peut être ajustée ;
●La position de la bande de couverture peut être réglée avec précision ;

Fonction de protection de transport

●Le mécanisme de transport est sûr pour protéger l'intégrité de la bande de transporteur ;
●Début stable, règlement stepless de vitesse ; pédale de pied/contrôle manuel ;

Consignes d'utilisation de machine

• Tournez le commutateur de commande dans la boîte de contrôle à la position de fonctionnement ;
• Tournez le bouton de commutateur électrique sur le panneau à la position de "ON" ;
• Assurez-vous que valeur électrique/barométrique répond aux exigences évaluées dans les paramètres techniques ;
• Coupez le commutateur élastique de ceinture de pression dans la position « de ceinture lâche » ;
• Ajustez la voie sur la largeur requise ;
• Ajustez le dispositif (de rétraction) de rétraction de ceinture sur une position appropriée ;
• Ajustez la bande de couverture sur une position qui est commode pour placer la bande à plat ;
• Maintenez la bande vide ;
• Serrez correctement la bande de couverture ;
• Ajustez le nombre de comptes requis par le compteur, ajustez la position de vitesse et la sensibilité ;
• Tournez le bouton de commutateur du contrôleur de moteur sur le panneau au SUR l'état ;

Pour l'emballage auto-adhésif, commutez svp le commutateur de chauffage de lame à la position de "OFF", (si la lame doit être abaissée)
Veuillez commuter le commutateur d'ascenseur de lame « vers le bas » position, presse au bouton de « début » et il se lèvera automatiquement
Vers le bas, le commutateur « d'ascenseur de lame » peut commander l'ascenseur de lame quand la machine est arrêtée)

• Commutez le commutateur de tension à la position « de ceinture tendue » ;
• Si vous utilisez la bande continue pour le cachetage, commutez svp à la position « continue » ; si vous employez pouce pour vous déplacer

Avec le cachetage, coupez svp le commutateur à « avancer » la position petit à petit ;

• Chauffez la lame à la température réglée, et le voyant de signalisation « couru » est allumé ;
• Appuyez sur le commutateur de début ou l'étape sur le commutateur de pied, la machine commence à fonctionner ;
• L'attention de salaire à l'emballage standard d'EIA-481A, laissent le nombre d'espaces de conduite et de remorquage, etc.

Quelle machine à emballer de composant électronique que nous avons ?

• Machine attachante du ruban adhésif semi-automatique d'écran tactile
• Machine attachante du ruban adhésif d'arme semi-automatique d'écran des textes

Le principe de fonctionnement éditent la voix

Le principe de travail de la machine attachante du ruban adhésif : Après la machine et l'air de conditionnement attachants du ruban adhésif sont reliés, s'il est thermiquement scellé, laissait la hausse de couteau à une température appropriée, et ajuste la pression atmosphérique de bande et de transporteur.

Employez équipement de alimentation manuel ou automatique pour mettre le composant de SMD dans la bande de transporteur, et le moteur tourne pour tirer la bande de couverture formant la bande de transporteur à la position d'emballage, où la bande de couverture est, le transporteur que la bande est vers le bas, et les deux lames passionnées pressent dessus sur la bande de couverture et la bande de transporteur, faire au joint de bande de couverture l'ouverture de composant de SMD sur la bande de transporteur, afin de réaliser le but de l'emballage de composant de SMD.

Alors la bobine réceptrice enroule la bande emballée de transporteur.

La machine attachante du ruban adhésif peut fournir une direction unifiée, une polarité de produit d'essai, une inspection visuelle, une inscription de laser et d'autres fonctions selon les besoins de production de client.

Quelques machines attachantes du ruban adhésif ne sont pas soudées à chaud, mais froids sont scellés. Le cachetage à froid de l'estomac signifie que la bande de couverture et la bande de transporteur peuvent être collées ensemble sans chauffage.

La bande de couverture utilisée actuellement doit être collante. Avant l'emballage, la bande de transporteur traverse généralement deux capteurs, un pour compter et l'autre pour le contrôle matériel.

Le contrôle matériel est de détecter s'il y a les composants absents dans la bande de transporteur. Si une fuite est détectée, le moteur de la machine attachante du ruban adhésif s'arrêtera immédiatement, et la tête de coupeur sera également apportée à la position supérieure.

Le compte du CAPTEUR emploie généralement la fibre optique, mais exige également la vitesse rapide de réponse, pour pour ne pas manquer le compte. Le compte du CAPTEUR peut compter les trous latéraux de la bande de transporteur, et peut également compter les cannelures de formation. Si vous comptez les trous latéraux, vous devez le reconvertir pour obtenir le nombre correct de SMD.

Représentation éditant la voix

La vitesse attachante du ruban adhésif de la machine attachante du ruban adhésif est rapide. La fonction d'essai, étant équipé de l'appareil de contrôle correspondant, la fonction attachante du ruban adhésif peut rapidement examiner la valeur de capacité et la valeur de résistance de la puce, et assortit ses bons et mauvais produits ; la machine attachante du ruban adhésif utilise le PLC comme contrôle de noyau ; la conception d'affichage est unique,

L'affichage à cristaux liquides passant commande, aftichage analogique du statut de chaque point de contrôle, peut facilement placer et modifier de diverses valeurs de paramètre, surveiller le divers statut fonctionnant et sa vitesse attachante du ruban adhésif, la machine attachante du ruban adhésif est stable et fiable.

Caractéristique éditant la voix

●Éventail de produits applicables, changement facile de spécifications.
●Le système d'entraînement de la came et du diviseur est stable et fiable.
●La conception de détection de défaut est parfaite, et l'alarme est claire d'un coup d'oeil.
●Le convertisseur de fréquence a le changement stepless de vitesse et automatiquement augmente ou diminue la vitesse en dépistant la condition de alimentation.
●Système de contrôle électronique de PLC, précis et stable, avec le bas taux d'échec.
●La taille de la tresse est ajustable, qui est flexible et commode.
●Réception de méthode, verticale et horizontale de réception facultative.
●Détection et compte matériels vides précis de pièces
●Les accessoires en option sont complets, fournissant une solution complète.
