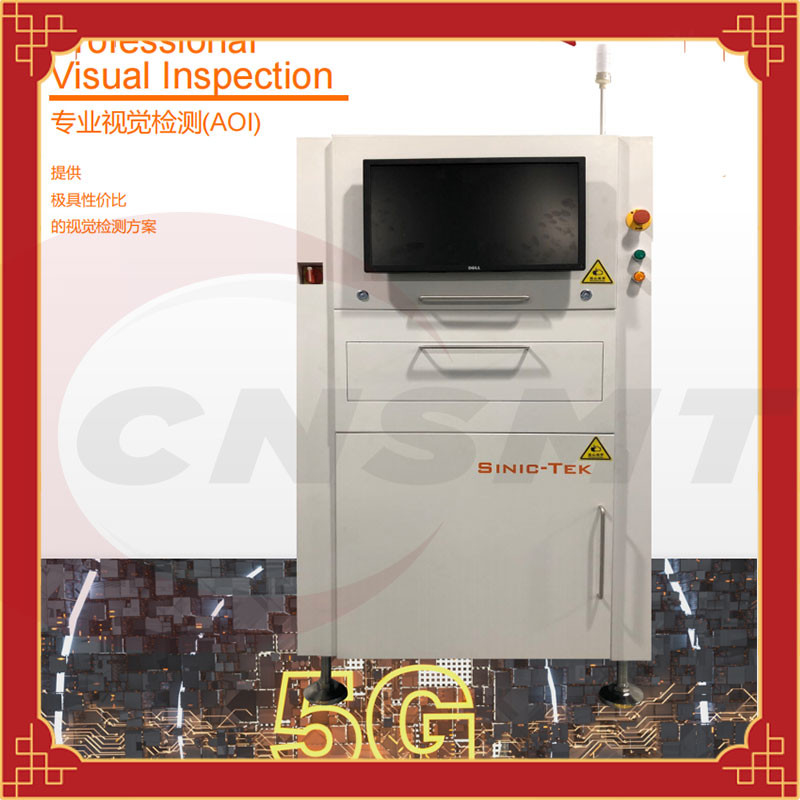

la 2D machine d'inspection d'AOI Inline SMT en ligne a automatisé l'équipement optique d'inspection
Machine intégrée d'inspection de SMT 2D AOI, inspection visuelle en ligne professionnelle
CNSMT AOI emploie une lentille telecentric sans déformation et une méthode de calibrage de point de multi-référence.
Et le positionnement automatique de la fenêtre de détection, y compris le double positionnement de la protection et du corps, résout le problème du conseil
La déviation de cadre provoquée par déformation réduit considérablement de fausses alertes !
Notre AOI adopte la cueillette à multiniveaux de couleur, et la couleur du matériel est pauvre
La compatibilité différente est plus haute ! Évitez effectivement les fausses alertes provoquées par différence matérielle de couleur !
Spécifications :
| Système de représentation | Monorail machine-S510 en ligne | Double voie machine-S510D en ligne | machine-M300 en ligne Vers le bas-illuminé | Photo double face machine-M400 en ligne |
| caméra | Configuration standard : 5 millions de caméra industrielle de pixel (facultative : 12 millions de caméra industrielle de pixel) | Configuration standard : 12 millions de caméra industrielle de pixel | ||
| Lentille | Lentille de Telecentric | |||
| source lumineuse | Lumière de trois-couleur de RVB | |||
| Résolution | Configuration standard : 15um (10um facultatif) | Configuration standard : 16um (10um facultatif) | ||
| champ visuel | 5 millions de caméra industrielle de pixel : 10um : 24*20mm 15um : 36*30mm 12 millions de caméra industrielle de pixel : 10um : 40*30mm 16um : 64*48mm |
|||
| Plate-forme de sports | ||||
| Taille mesurable de conseil | 420mm*350mm | Transmission de piste unique : transmission de double voie de 420mm*560mm : 420mm*310mm | 510mm*460mm | |
| Gamme d'épaisseur de conseil | 0.3~5mm | |||
| Largeur d'agrafe | 3mm | |||
| À travers la taille claire | Norme d'usine : DESSUS : BOT de 30mm : 30mm Réglable maximum : DESSUS : BOT de 45mm : 45mm |
Norme d'usine : BOT : 30mm Réglable maximum : BOT : 50mm |
Norme d'usine : DESSUS : BOT de 50mm : 30mm Réglable maximum : DESSUS : BOT de 50mm : 50mm |
|
| Poids maximum de conseil | 5KG | 7KG | ||
| Vitesse de détection | 250~300ms/FOV | |||
| X, mouvement de Y | moteur servo | |||
| Caractéristiques d'équipement | ||||
| système d'exploitation | Windows10 64bit | |||
| alimentation d'énergie | AC220V, 50/60Hz | |||
| Pression atmosphérique | 0.5Mpa | |||
| Taille de voie | 900±20mm | 730±20mm (peut ajouter des entretoises) | ||
| Poids de machine | Au sujet de 600KG | Au sujet de 800KG | Au sujet de 600KG | Au sujet de 730KG |
| Taille de machine | L890*W990*H1560mm (Pas comprenant des voyants d'alarme) |
L890*W1380*H1560mm (Pas comprenant des voyants d'alarme) |
L990*W1400*H1100mm (Pas comprenant des voyants d'alarme) |
L990*W1400*H1600mm (Pas comprenant des voyants d'alarme) |
| Articles d'essai | ||||
| Articles de essai de SMT : | Partie fausse, partie absente, inverse, compensation, pierre tombale, position de côté, retourné, endommagée, court-circuit | |||
| Moins l'étain, soudure virtuelle, soudure vide, débordement de colle, cuivre exposé, soulèvement de goupille, déformation de goupille | ||||
| Articles d'essai de THT : | Wuxi, moins étain, plus d'étain, vide, court-circuit, cuivre exposé, soudure fausse, enterrée pied, boule de soudure, corps étranger | |||
