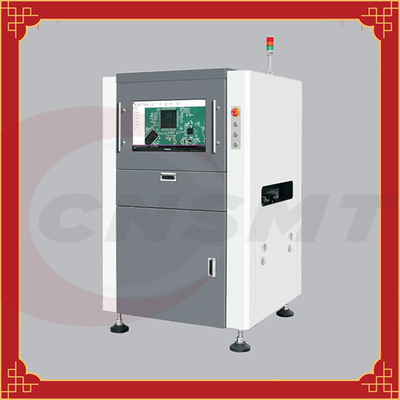

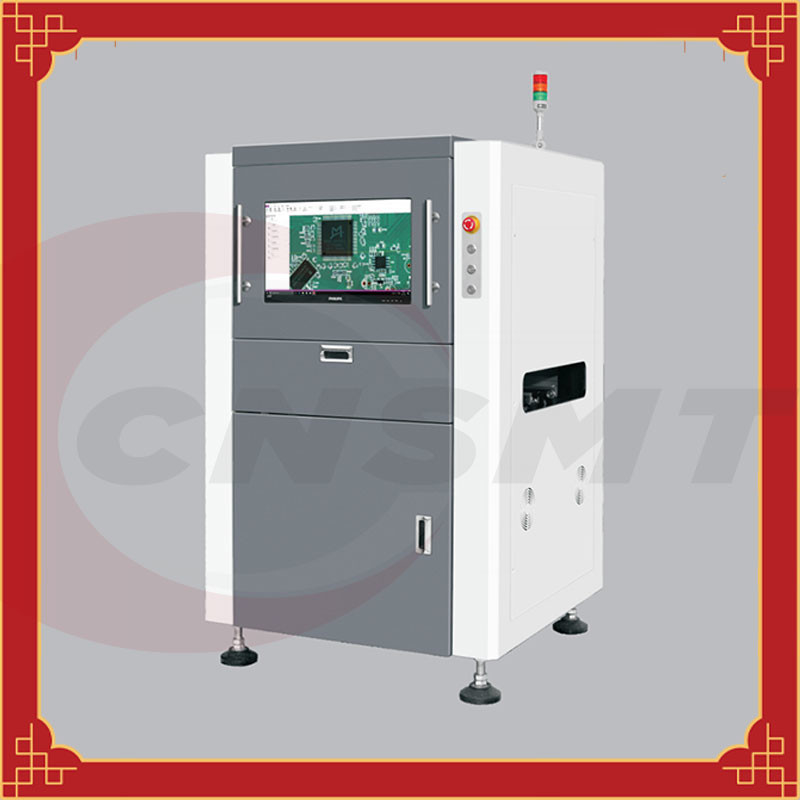

Carte PCB AOI Machine de SMT optique automatisée intégrée en ligne de systèmes d'inspection 2D
Coût bas 2D SMT AOI, en ligne/inspection optique automatisée intégrée
| Caméra optique | 5 millions de caméra industrielle numérique intelligente ultra-rapide (facultative) |
| Résolution (champ de vision) | 15μm/Pixel standard (correspondant au champ de vision : 38mm*30mm) 10/15/20 μm/Pixel (facultatif) |
| Lentille optique | lentille telecentric de niveau de pixel de 5M, profondeur de champ : 8mm-10mm |
| Système de source lumineuse | Source lumineuse coaxiale lumineuse du multi-angle LED d'anneau de RVB |
| système d'exploitation | Windows 10 professionnel |
| installation d'ordinateur | i3 unité centrale de traitement, carte graphique de 8G GPU, 16G mémoire, 120G commande à semi-conducteur, unité de disque dur 1TB mécanique |
| Puissance de machine | C.A. 220V ±10%, fréquence 50/60Hz, puissance évaluée 1.2KW |
| Écoulement de carte PCB | Peut être placé au right→left de left→right par le bouton |
| Méthode d'attelle de carte PCB | Montage bilatéral qui automatiquement s'ouvre ou se rétracte |
| Méthode de fixation d'axe de Z | 1 voie est fixée, 2 voies peut être ajustée automatiquement |
| Méthode d'ajustement de voie d'axe de Z | Ajustez automatiquement la largeur |
| Taille de voie | 900±25mm |
| Pression atmosphérique | 0.4~0.8Map |
| Dimensions mécaniques | 900mm×950mm×1600mm (taille de L×W×H) sans voyant d'alarme |
| Poids de machine | 500kg |
| Configuration facultative | Logiciel de programmation en différé, arme à feu externe de code barres, interface de système de traçabilité de MES ouverte, centre serveur de station d'entretien |
| taille | 50×50 mm~500×325 millimètres (plus de grande taille peut être adapté aux besoins du client selon les besoins des clients) |
| épaisseur | 0.3mm~6mm |
| Poids de conseil | ≤3KG |
| taille claire | La taille claire supérieure ≤30mm, abaissent la taille claire ≤20mm (des conditions spéciales peuvent être adaptées aux besoins du client) |
| Élément d'essai minimum | 0201 composants, IC avec un lancement de 0,3 millimètres et en haut (sur option jusqu'à 01005 composants) |
| Impression de pâte de soudure | Existence, débattement, moins d'étain, plus d'étain, circuit ouvert, pollution, même étain, etc. |
| Défaut de partie | Pièces absentes, compensation, biais, pierres tombales, côté se tenant, pièces retournées, polarité inverse, pièces fausses, pièces endommagées et multiples, etc. |
| Défaut commun de soudure | Moins d'étain, plus d'étain, étain continu, soudure virtuelle, morceaux multiples, etc. |
| Inspection de soudure de vague | Goupille d'insertion, Wuxi, moins étain, plus d'étain, soudure virtuelle, perle de bidon, trou de bidon, circuit ouvert, morceaux multiples, etc. |
| Inspection en plastique rouge de conseil | Pièces absentes, compensation, biais, pierres tombales, côté se tenant, pièces retournées, polarité inverse, pièces fausses, endommagées, débordement de colle, pièces multiples, etc. |
Pourquoi choisissez CNSMT pour vos besoins de SMT ?
Ce sont les raisons pour lesquelles beaucoup d'usines de SMT autour des confiances CNSMT du monde. Nous ne sommes pas juste après des ventes ; nous sommes après une relation d'affaires à long terme.
L'information de l'entreprise
CNSMT est le principaux fabricant et supplieir pour des machines de SMT et solution avec l'expérience de plus de 10 ans Chine. Et nous pouvons également faire OEM&ODM pour des commerçants de SMT, nous avons vaste des sources dans le domaine de SMT, même vous avons besoin utilisé ou de nouveaux équipements de SMT ou d'autres pièces, nous pouvons vous aider à obtenir la meilleure qualité et les machines coûtées concurrentielles.
Ce que nous pouvons faire pour vous :
※ Nous faisons faire notre propre usine des équipements et des dispositifs de SMT
※ Nous avons une équipe professionnelle d'ingénieur de technich pour des machines de produit
※ Nous pouvons adapter la variété aux besoins du client de machines de SMT pour vous accordant vos conditions
※ Que nous achetons et vendre les équipements utilisés et nouveaux de SMT partout dans le monde
※ Nous te fournissons les machines et l'exportation en trait plein de SMT à dans le monde entier
※ Devenant l'associé chinois le plus digne de confiance pour vous.
Notre service
1, solution en trait plein de SMT
2, fabricant d'équipements périphériques de SMT
3, conducteur de SMT, smt équipent d'un gicleur, calibrage de conducteur de smt, chariot à carte PCB, chariot à conducteur, strorage de carte PCB, fabricant de racle de SMT
4, achètent et vendent YAMAHA utilisé et nouveau JUKI FUJI PANASONIC SAMSUNG et des imprimantes de four de ré-écoulement
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
