Chambre chaude et froide d'essai à chocs, Constant Temperature Humidity Chamber

1. Indicateurs de performance :

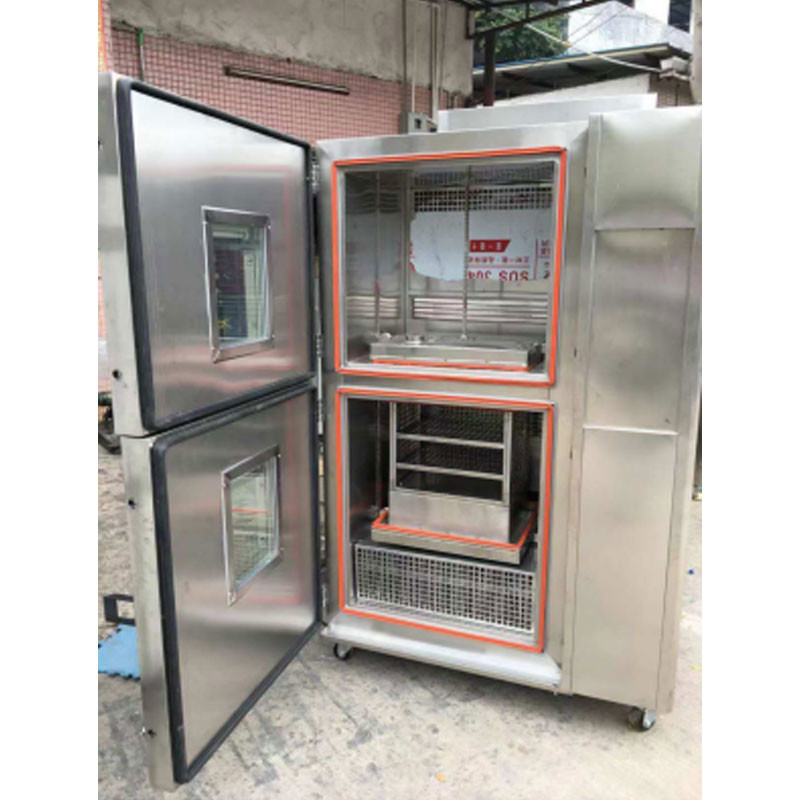

1. nom de produit : boîte d'essai de choc thermique (deux boîtes de mobile)
Modèle : XM-TIP150
2. restrictions d'échantillon :
Cet équipement de test interdit :
Essai et stockage des échantillons de substances inflammables, explosives, et volatiles
Essai et stockage des échantillons matériels corrosifs
Essai ou stockage des échantillons biologiques
Essai et stockage des échantillons électromagnétiques forts de source d'émission
3. volume et taille :
3,1 volume interne nominal (l) : 80
3,2 taille de pièce de fonctionnement (millimètre) : W 400×H 400×500
3,4 dimensions (millimètre) : W 1750×H 1980×D 1300
4. représentation :
4,1 états d'environnement de test :
L'équipement est entouré par circulation régulière d'air, aucune poussière de forte concentration, aucun gaz corrosif ou inflammable ou explosif
La température d'environnement : 5~30℃
Hygrométrie : ≤85%RH
4,2 méthode d'essai :
4.2.1 gamme de choc de la température : -40℃~+150℃
4.2.2 limite supérieure de la température dans la zone à hautes températures : 150℃
4.2.3 limite inférieure de la température dans la zone de basse température : -40℃
4.2.4 fluctuation de la température dans le secteur d'échantillon : ±1.0℃ (à la température constante)
4.2.5 uniformité de la température : ±2.0℃
4.2.6 temps de chauffage dans la zone à hautes températures : 25℃~150℃<35min
4.2.7 temps de refroidissement dans la zone de basse température : 25℃~-40℃<70min
4.2.8 temps de rétablissement de la température : ≤ 5min
4.2.9 temps de conversion de support témoin : ≤10s
4.2.10 méthode d'impact : mouvement à travers le type de panier
4.2.11 rassemblement les normes d'essai :
Méthode d'essai de la basse température GB/T2423.1-1989 ;
Méthode à hautes températures de l'essai GB/T2423.2-1989 ;
Essai de changement de température GB/T2423.22-1989 ;
Essai à chocs de la température GJB150.5-86 ;
Essai à chocs de la température GJB360.7-87 ;
Essai à chocs de la température GJB367.2-87 405.

2. Introduction de fonction :
1. caractéristiques structurelles :
1,1 structure de clôture d'isolation :
Composé de trois parts : serre chaude à hautes températures, serre chaude à basse température, et laboratoire
Mur externe : jet électrostatique laminé à froid de haute qualité de plaque d'acier
Mur intérieur : Plaque d'acier SUS304 inoxydable
Matériel d'isolation : mousse et fibre de verre de polyuréthane
1,2 canal de climatisation :
Fan, appareil de chauffage, vaporisateur, capteur de température, obturateur de surchauffe
1,3 porte :
1.3.1 porte simple
1.3.2 le voyant à niveau visible isolant pour la distribution de la chaleur et la prévention de condensation sur la porte
1.3.3 dispositif de chauffage électrique de prévention de condensation pour le cadre de porte
1.3.4 équipé de 2 9w/AC220V de allumage d'intérieur
1,4 panneau de commande (sur l'armoire de commande de distribution d'énergie) :
Affichage de contrôle de température, boutons d'opération, interrupteur de lampe, etc.
1,5 support témoin :
1.5.1 le support témoin d'acier inoxydable guidé par le rail mobile de glissière utilise en haut et en bas un cylindre à double effet pour fournir stable et même la puissance. Le dispositif de mise en place du support témoin adopte un capteur électrique indirect produit par l'Allemagne FESTO.
1.5.2 capacité porteuse de support témoin : ≤20Kg
1,6 cylindre pneumatique :
1.6.1 pour conduire chaque amortisseur une fois exposé à la haute température, à la température ambiante, et à la basse température
1,7 armoire de commande de distribution d'énergie :
Sonnerie, panneau de distribution, disjoncteur de fuite d'alimentation secteur
1,8 appareil de chauffage :
1.8.1 matériel d'appareil de chauffage : tube de chauffage électrique d'acier inoxydable
1.8.2 mode de contrôle d'appareil de chauffage : ajustement de non contact de durée d'impulsion de période, SSR (relais à semi-conducteur)
1,9 bruit : ≤70db
2. système de réfrigération :
2,1 mode fonctionnant : mode mécanique à refroidissement par air de réfrigération de cascade de compression
2,2 compresseur de réfrigération : compresseur de « Taikang » de Français importé par original
2,3 déshumidificateur de vaporisateur : échangeur de chaleur à ailettes
2,4 dispositif de commande de puissance : valve de dilatation thermique, tube capillaire
2,5 condensateur évaporatif : échangeur de chaleur soudé de plat (pour la machine de cascade)
2,6 mode de contrôle de réfrigérateur :
2.6.1 Le PID du système de contrôle ajuste automatiquement les conditions de fonctionnement du réfrigérateur selon les conditions d'essai
2.6.2 valve de régulation de pression de évaporation
2.6.3 circuit de retour de refroidissement à l'air de compresseur
2.6.4 boucle de règlement d'énergie
2,7 réfrigérant : R404A/R23 (l'index d'appauvrissement de la couche d'ozone est 0)
2,8 autre :
2.8.1 tous les composants électriques importants adoptent les produits de haute qualité internationaux de marque
2.8.2 le ventilateur de compresseur est la configuration standard de l'usine française originale de Taikang
3. système de contrôle électrique :
3,1 contrôleur (modèle)
TATO 5188

3,2 affichage : 7" écran tactile d'affichage à cristaux liquides de couleur de TFT
3,3 mode d'opération : mode 100, mode de valeur fixe
3,4 établissement de la méthode : Chinois/menu anglais, entrée d'écran tactile
3,5 capacité de stockage de programme : 127 programmes de l'utilisateur (peut être programmé et modifié par vous-même)
3,6 établissement du temps de gamme d'indication : 1 minute à 99 heures et à 59 minutes, cycle : 1 à 32000 cycles
3,7 ± 0.1℃ de résolution
3,8 entrez : Résistance du platine PT100
3,9 méthode de contrôle : Contrôle de PID
3,10 fonctions auxiliaires : Minuterie, protection de surchauffe, à travers la sélection de vent du capteur, protection de panne de courant, disque d'alarme, disque de courbe d'essai, pause d'essai, affichage de temps de fonctionnement de programme
4. dispositif de protection de sécurité
4,1 système de réfrigération :
4.1.1 surpression de compresseur
4.1.2 le compresseur est surchauffé
4.1.3 surintensité de compresseur
4,2 laboratoire :
4.2.1 protection de surchauffe réglable
4.2.2 limite au-dessus de la température du canal de climatisation
4.2.3 le moteur de fan est surchauffé
4,3 autre :
4.3.1 protection totale de perte d'ordre de phase de puissance et de phase
4.3.2 protection de fuite
4.3.3 protection de court-circuit de charge
5. D'autres configurations :
Cable électrique : AC380V, à cinq fils triphasé, les spécifications de câble est 5*10mm2, la longueur de câble est de 3 mètres.
6. états d'utilisation (les conditions suivants sont garantis par l'utilisateur) :
6,1 lieu de rendez-vous :
6.1.1 la terre est plate, bien - aéré, exempt du gaz et de la poussière inflammables, explosifs, corrosifs
6.1.2 il n'y a source pas forte de rayonnement électromagnétique tout près
6.1.3 il y a un drain de plancher de drainage près de l'équipement (à moins de 2 mètres à partir de l'unité de réfrigération)
6.1.4 a rectifié la capacité porteuse du site : pas moins que 500kg/m2
6.1.5 l'espace approprié d'entretien de congé autour de l'équipement
6,2 conditions environnementales :
6.2.1 la température : 5℃~30℃
6.2.2 hygrométrie : ≤ 85%RH
6.2.3 pression atmosphérique : 86~106kpa
6,3 alimentation d'énergie : De Terre de Protection à quatre fils d'AC380V fil triphasé +
6.3.1 capacité de puissance : 20,0 kilowatts
6,4 conditions pour l'environnement de stockage :
6.4.1 quand l'équipement ne fonctionne pas, la température de l'environnement devrait être gardée dans +0~45℃
