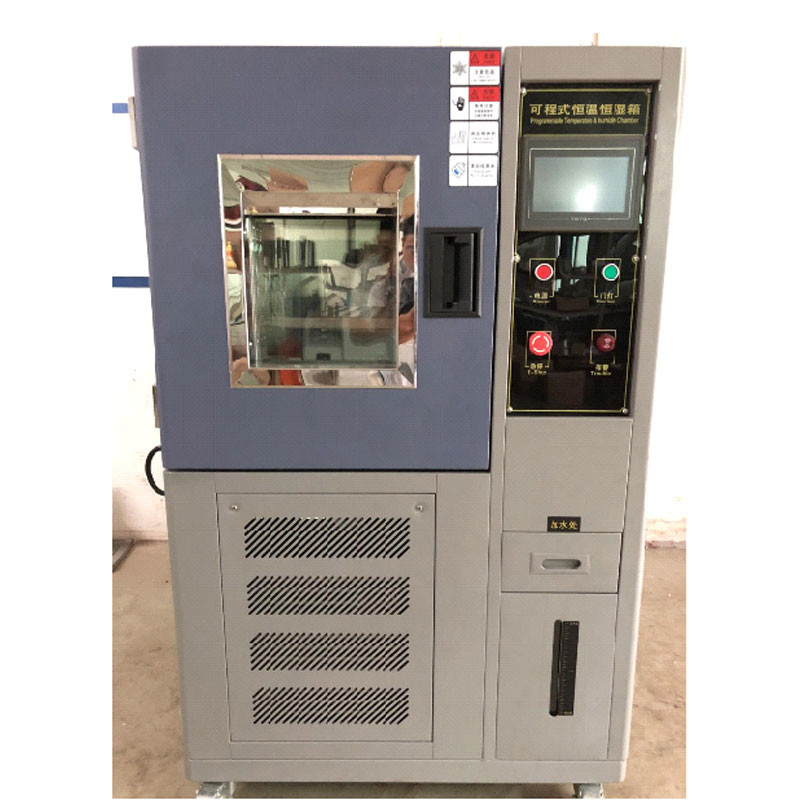

affichage rapide d'affichage à cristaux liquides de 150L Constant Temperature And Humidity Chamber 7in
Chambre rapide d'essai de changement de température, chambre d'essai de Constant Temperature Humidity
| Cet équipement de test interdit : | |||
| Essai et stockage des échantillons de substances inflammables, explosives, et volatiles | |||
| Essai et stockage des échantillons matériels corrosifs | |||
| Essai ou stockage des échantillons biologiques | |||
| Essai et stockage des échantillons électromagnétiques forts de source d'émission | |||
| Modèle de dispositif | Type de LX-150L | ||
| Taille de studio | Length×width×height 500×500×600mm | ||
| Dimensions | Length×width×height 1000×1000×1710mm | ||
| Puissance totale | Au sujet de 7.5KW | ||
| Paramètres d'optimisation du traitement principaux | température ambiante | -40℃~+150℃ | |
| Déviation de la température | ≤±2.0℃ | ||
| Fluctuation de la température | ≤±0.5℃ | ||
| Hausse de la température et taux de chute | Le taux de refroidissement moyen est 4℃/min ; le taux de chauffage moyen est 4℃/min | ||
| Avec la fonction de déshumidification | |||
| Système de contrôle électrique | |||
| Affichage | 7" affichage d'affichage à cristaux liquides de couleur | ||
| Mode d'opération | Valeur fixe ou programme | ||
| Établissement de la méthode | Chinois/menu anglais, entrée d'écran tactile | ||
| Capacité de programme | Peut stocker 50 groupes et 50 programmes d'essai | ||
| Longueur de programme | Jusqu'à 50 segments par programme | ||
| Cycles | Chaque segment de programme peut être fait un cycle 999 fois | ||
| Secteur prédéterminé | La température : -100℃~+200℃ | ||
| Humidité : 0~99.9%RH | |||
| Temps : 0~99 heures 59 minutes | |||
| Résolution | La température : 0.1℃ | ||
| Humidité : 0.1%RH | |||
| Temps : 0.1min | |||
| entrez | Résistance du platine PT100 | ||
| Fonction auxiliaire | Fonction d'affichage d'alarme (raison rapide d'échec), fonction de protection de panne de courant, température limite supérieure et plus basse et fonction d'alarme d'humidité, fonction de synchronisation (début automatique et arrêt automatique), fonction d'auto-diagnostic. | ||
| Collecte de données de mesure | Résistance du platine PT100 | ||
| Matériel de Cabinet | Matériel intérieur de boîte | Plaque d'acier SUS304 inoxydable | |
| Matériel externe de boîte | La plaque d'acier laminée à froid a pulvérisé | ||
| Matériel d'isolation | Mousse + fibre de verre de polyuréthane rigides | ||
| porte | Porte simple avec le voyant à niveau visible, allumant la lampe, la charnière gauche et la poignée gauche | ||
| Chauffage et système d'humidification | Appareil de chauffage | appareil de chauffage de chauffage électrique de fil d'alliage de Nickel-chrome | |
| Mode de contrôle d'appareil de chauffage : Mode de contrôle de PID, utilisant modulation d'impulsions en largeur de non contact et autre périodique SSR (relais à semi-conducteur) | |||
| système de frigorification | Compresseurs de réfrigération | La France Taikang a entièrement enfermé le compresseur de piston | |
| Méthode de refroidissement | Réfrigération mécanique d'unité de compression | ||
| méthode de refroidissement | Refroidi à l'air | ||
| Vaporisateur | Échangeur de chaleur lisse de tube | ||
| Condensateur évaporatif | Échangeur de chaleur soudé de plat | ||
| Condensateur | Condensateur refroidi à l'air | ||
| Méthode de contrôle de réfrigérateur | Le PLC (contrôleur programmable de logique) du système de contrôle choisit automatiquement et ajuste automatiquement les conditions de fonctionnement du réfrigérateur selon les conditions d'essai | ||
| Valve de régulation de pression de condensation | |||
| Valve de régulation de pression d'évaporation | |||
| Circuit de retour de refroidissement à l'air de compresseur | |||
| Boucle de règlement d'énergie | |||
| Le réfrigérant | R404a/R23 | ||
| dispositif de protection | protecteur de fuite | Protecteur de surpression de compresseur | |
| Protecteur de surchauffe dans la boîte | Protecteur de surchauffe de compresseur | ||
| Protecteur de surchauffe de fan | Protecteur de surintensité de compresseur | ||
| Protecteur d'ordre de phase | Protecteur de système de voie d'eau | ||
| système d'approvisionnement en eau | Méthode d'approvisionnement en eau | Ascenseur de pompe | |
| Cuve de stockage | 1 réservoir d'eau intégré | ||
| Qualité de l'eau | L'eau pure propre (l'eau du robinet propre est également disponible) | ||
| Configuration standard | Voyant à niveau visible de chauffage électrique de verre trempé de cavité (W350mm*H280mm) 1 | ||
| 1 lampe fluorescente (AC220V) | |||
| 1 trou de câble (∮50mm), avec la prise en caoutchouc | |||
| Cordon de secteur 5m | |||
| 4 étagères témoin, 2 étagères | |||
| États d'utilisation | alimentation d'énergie | ○De Terre de Protection à quatre fils d'AC380V fil triphasé + ; | |
| ○Gamme de fluctuation permise de tension : AC380V ±10% | |||
| ○Gamme de fluctuation permise de fréquence : 50Hz ±0.5 hertz | |||
| ○La résistance au sol du fil de terre protecteur est moins que 4Ω ; Alimentation d'énergie de TN-S ou alimentation d'énergie de TTT | |||
| Environnement d'utilisation | La température : 5℃~35℃, hygrométrie : ≤85%RH | ||
| site | ○La terre est plate, bien - aéré, exempt du gaz et de la poussière inflammables, explosifs, corrosifs | ||
| ○Il n'y a source pas forte de rayonnement électromagnétique tout près | |||
| ○L'espace approprié d'entretien est laissé autour de l'équipement | |||
| États GB10589-2006 techniques de chambre d'essai de basse température | |||
| États techniques de chambre d'essai de la température du ciel et terre GB10592-2006 | |||
| États techniques de chambre à hautes températures de l'essai GB11158-2006 | |||
| GB/T2423.1-2001 essai A : Méthode d'essai de basse température | |||
| GB/T2423.2-2001 essai B : Méthode à hautes températures d'essai | |||
| Équipement de test de base de la température de méthode de vérification de paramètre de l'électricien GB/T5170.2-1996 et de l'équipement de test environnemental électronique de produit | |||
| 配置清单 | |||
| 序号 | nom | Marque d'origine | Remarque |
| 1 | Contrôleur | TATO | 5166 7 pouces |
| 2 | Commutateur électromagnétique | Taïwan Shilin | SP-11 |
| 3 | Relais intermédiaire | Omron | MY2J |
| 4 | Minuterie | Le Japon CKC | AH3-2 |
| 5 | Au-dessus de la protection de la température | ARC-EN-CIEL de la Corée du Sud | TS-320S |
| 6 | SSR | Taïwan Yangming | ASR03-40DA |
| 7 | Capteur de température | Xuanrong, Taïwan | PT100 |
| 8 | lampe-torche | Osram | 220V18W |
| 9 | Aucun commutateur de fusible | Taïwan Shilin | 220V40A |
| 10 | Fan de circulation | YEZHENG | 220V60W |
| 11 | moulin de vent | Taïwan Shangyu | 6F |
| 12 | compresseur | Taikang | 6P |
| 13 | Condensateur | Koveli | |
| 14 | Fan de condensation | Dunli allemand | 220V350M |
| 15 | Dessiccateur de filtre | Danfoss | DCL0325 |
| 16 | Clapet anti-retour | Danfoss | NRV16S |
| 17 | L'électrovanne | Héron japonais | NEV202DXF |
| 18 | Échangeur de chaleur à tirette | Taïwan Gaoli (cascade adoptée) | CB14-20HSR16 |
| 19 | Vaporisateur | Taïwan Hongjian | fait sur commande |
| 20 | Le réfrigérant | Dupont | R404A/R23 |
| 21 | Appareil de chauffage | Taïwan Longxing | 220V2000W |
| 22 | Pompe à eau | Hong Kong Huaxing | 500ml/min |
| 23 | Dispositif pur d'approvisionnement en eau | Taïwan il Zhong | 30L |
| 24 | alimentation d'énergie | PUITS MOYEN | 24V |
Chambre de traitement par vapeur de plain-pied de la température constante, chambre d'essai de Constant Temperature Humidity
