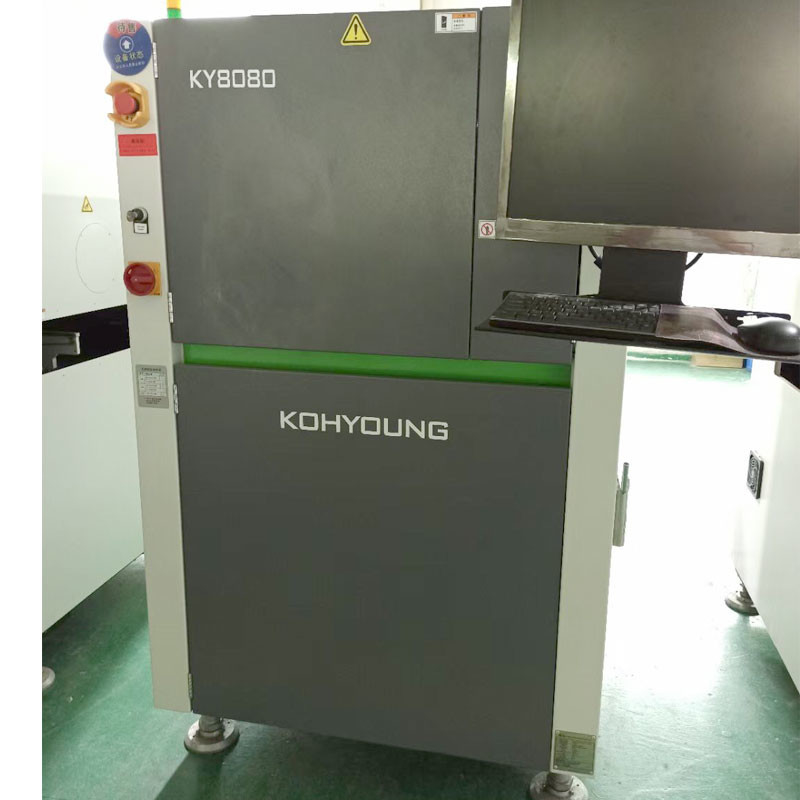

Équipement en ligne d'inspection de pâte de soudure de carte PCB de machine d'inspection de KY8080 SMT
KY8080 SPI en ligne, machine de haute qualité d'inspection de pâte de soudure de carte PCB
3 fois plus rapidement
Code barres qui peut identifier des puzzles multiples
Code barres qui peut identifier des puzzles multiples
Optimisation de processus par la connexion de 3D SPI + de 3D AOI
Avec la capacité de compenser automatiquement quand le panneau de carte PCB est plié
Exactement mesure le secteur de la pâte imprimée de soudure et calculer le volume de la pâte de soudure
Gao Yong emploie de doubles sources lumineuses pour résoudre complètement le problème d'ombre
N'importe quel programme peut être édité d'ici 10 minutes
Technologie unique de SPI utilisant la technologie 2D+3D
| Articles d'inspection requis pour 3D SPI | |||||
| Exigez | Solution | ||||
| Résolvez le problème d'ombre | Technologie de l'article de Moore pour éliminer les ombres et le système bidirectionnel de lumière d'illumination | ||||
| Compensation en temps réel du recourbement de plat (plan 2D+3D) | • Compensation de recourbement de conseil (protection Referenceing+Z-Tracking) | ||||
| Facile à utiliser | • GUI de renouvellement, image de la couleur 3D | ||||
| Détection de corps étranger | • fonction de détection du corps étranger 3D (facultative) | ||||
| Articles d'essai | Articles d'essai | • Volume, secteur, ajustement, compensation, jetant un pont sur, forme, coplanarity | |||
| Mauvais type | • Impression absente, plus d'étain, moins d'étain, même étain, mauvaise forme, compensation, coplanarity | ||||
| Représentation de détection | Résolution de caméra | 15μm | 20μm | 25μm | |
| FOV/size | 30×30mm (pouce 1.18×1.18) | 40×40mm (pouce 1.57×1.57) | 50×50mm (pouce 1.97×1.97) | ||
| Pleine vitesse de l'inspection 3D | ² /s de 22.5-56.1cm (la vitesse d'inspection varie avec des états de carte PCB et d'inspection). | ||||
| Lancement minimum de pâte de soudure | 100μm (3,94 mils) | 150μm (5,91 mils) | 200μm (7,87 mils) | ||
| caméra | • caméra de 4 megapixel | ||||
| illumination | • IR-RGB LED (option) | ||||
| Résolution d'axe de Z | 0.37μm | ||||
| De grande précision (module de correction) | -1μm | ||||
| capacité de 01005 détections | <10% à 6 Ó | ||||
| Mesure R&R (tolérance de ±50%) | |||||
| Taille maximum de détection | 10×10mm | ||||
| Hauteur maximum de détection | • 400μm (option 2mm) | 0.39×0.39inch | |||
| Lancement minimum de terre | • 100μm (taille de pâte de soudure de 150μm) | 15.75mils (选项 78,74 mils) | |||
| Correspondance à de divers substrats de couleur | • Boîte | 3,94 mils (锡膏高度 5.91mils) | |||
| Correspondance de substrat | Ajustement de largeur de voie | • automatique | |||
| Méthode de fixation de voie | • Rail avant fixe/rail arrière fixe (fixe à l'expédition) | ||||
| logiciel | Format soutenu d'entrée | • Données de Gerber (274X, 274D), ODB++ (option) | |||
| Logiciel de programmation | • EPM-SPI | ||||
| Outils de gestion statistiques | Plus de SPC : | ||||
| Histogramme, X-bar&R-diagramme, X-bar&S-diagramme, Cp&Cpk, %Gage R&R | |||||
| Affichage en temps réel de SPC&Multiple | |||||
| Alarme de SPC | |||||
| Système de contrôle à distance de KSMART | |||||
| Commodité d'opération | • Produisez de la bibliothèque selon la taille composante pour placer des états d'inspection | ||||
| KYCal : Calibrez automatiquement la caméra/éclairage/taille | |||||
| système d'exploitation | • Bit 64 final de Windows 7 | ||||
| Dispositif supplémentaire | •Lecteur pratique de code barres 1D&2D | •Cible de calibrage de Standrad | |||
| Solutions | |||||
Caractéristiques du produit
inspection de pâte de la soudure 3D (double éclairage)
Chaîne de production ultra-rapide et efficace optimisation 3D SPI
Employez l'éclairage à canal double pour résoudre le problème d'ombre
Afin d'assurer le procédé rapide impression des cas, il est fondamentalement équipé d'UI facile et de SPC plus des programmes
M, L, modèles de XL et doubles systèmes de ruelle sont disponibles.
