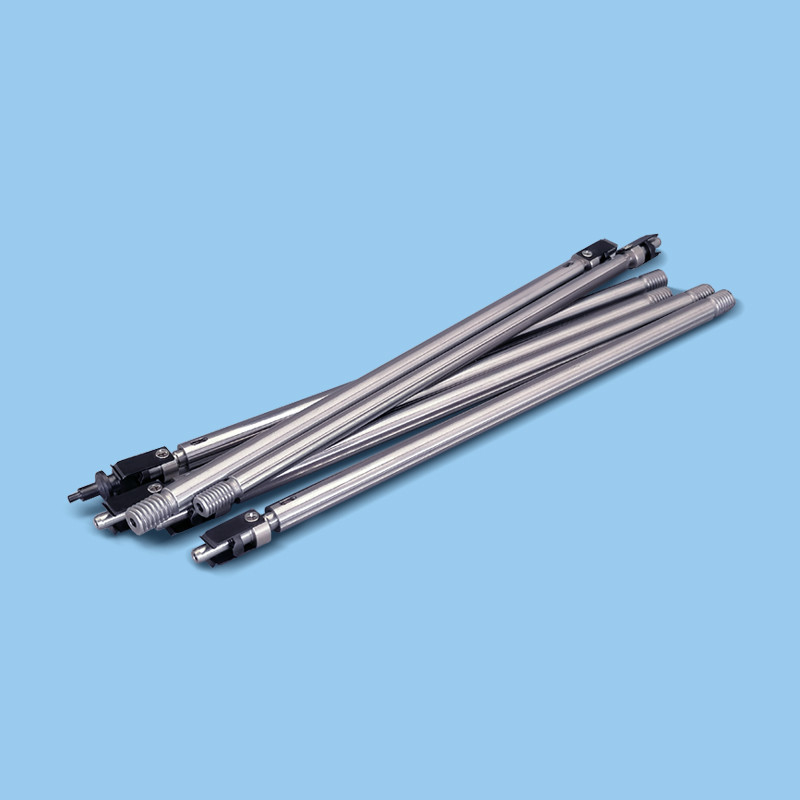

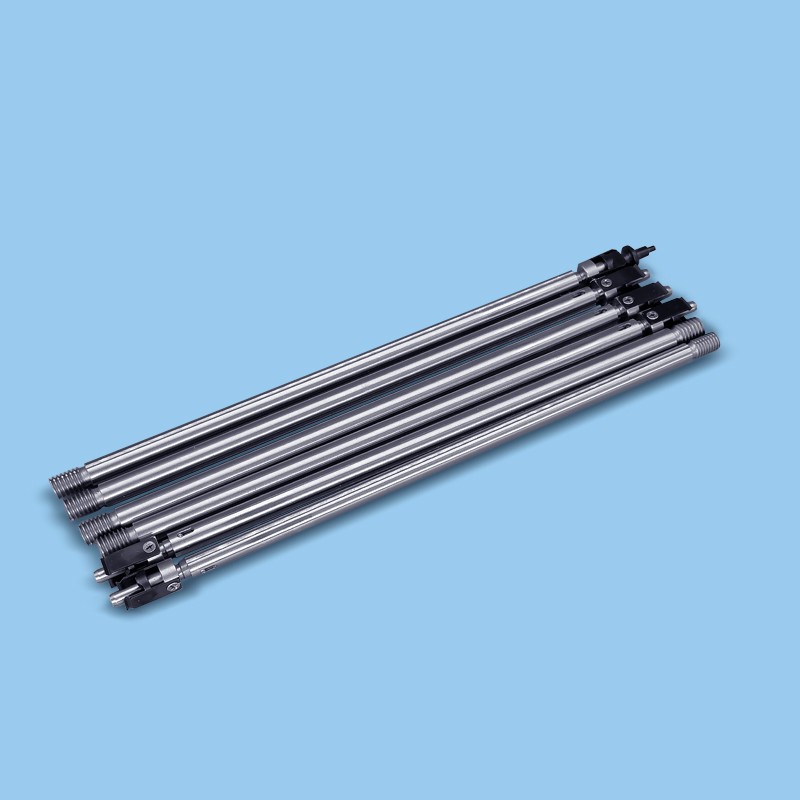

Revêtement de l'axe 6mm DIC de cannelure de l'axe XJS 6 de bec de Yamaha Yv100
Yamaha équipent la fabrication d'un gicleur principale de source de garantie d'exactitude d'axe de cannelure de machine de l'axe XJS 6
CNSMT est un de la fabrication de bec de yamaha de smt la plus grande et d'axe de bec en Chine, nous produit tous les modèles du bec de transfert de machine de smt et l'axe, incluent le bec du yamaha yv100, bec du yamaha yg200, axe de bec du yamaha yg12 ys12 ys24 ysm10 ysm20 ysm40, bec de Samsung, bec de panasonic, bec de Fuji, bec de juki,
Technique de fond :
Mounter, également connu sous le nom de « mounter » ou « système extérieur de bâti », dans la chaîne de production, il est configuré après l'imprimante de distributeur ou d'écran, et les composants extérieurs de bâti sont exactement placés en déplaçant la tête de placement un dispositif sur la protection de carte PCB ;
quand la machine existante de placement est en service, les impuretés inutiles telles que des résidus de matière première et la poussière causeront la grande interférence au placement de la carte de puce et affecteront sérieusement le rendement du produit.
Éléments techniques de réalisation :
En raison des points faibles mentionnés ci-dessus de l'art antérieur, le but de la présente invention est de fournir une structure de tige de bec de la machine de placement, qui est utilisée pour résoudre les impuretés inutiles telles que les résidus et la poussière de matière première quand la machine existante de placement dans l'art antérieur est en service.
Il causera beaucoup d'interférence au travail de correction de la carte de correction, et affectera sérieusement le rendement du produit.
Afin de réaliser les buts ci-dessus et autres relatifs, la présente invention fournit une structure de tige de bec d'une inclusion de mounter de puce : une tige de bec, un siège de tige de bec et un mécanisme de dépoussiérage, et la tige de bec est fixée sur le siège de tige de bec, le mécanisme de dépoussiérage est arrangée du côté du siège de tige de bec d'aspiration.
Le mécanisme de dépoussiérage inclut un siège de glissement. Le siège de glissement est arrangé sur la surface latérale du siège de tige de bec d'aspiration et peut glisser en haut et en bas librement. L'intérieur du siège de glissement est équipé de tube de soufflement, et la surface d'extrémité supérieure du siège de glissement est s'il y a une vanne électromagnétique, le fond de la vanne électromagnétique est reliée dans le chalumeau, et le côté supérieur du siège de glissement est équipé d'un dispositif de stockage de gaz. Le dispositif de stockage de gaz est relié à la vanne électromagnétique par un coude.
La position du bec d'aspiration au fond de la tige de bec correspond à la position du bec d'aspiration. Un côté de la tête de soufflement est relié à la tige mobile, et le fond du siège de glissement est équipé de tige fixe. La tige fixe et la tige mobile sont reliées par un mécanisme de charnière, et le siège de glissement est à partir de la surface latérale du siège de tige de bec. Un cylindre d'air est arrangé ci-dessous, et la tige télescopique sur le cylindre d'air est reliée à la tige mobile par une bielle.
En adoptant cette solution technique : quand la tige de bec d'aspiration absorbe les composants électroniques, le siège de glissement glisse vers le bas de sorte que la tête de soufflement et le bec d'aspiration au-dessous de la tige de bec d'aspiration soient au même niveau, et alors le cylindre est prolongé, et la tige télescopique de cylindre est conduite par la bielle que la tige mobile tourne autour du mécanisme de charnière lié à la tige fixe.
La tige mobile conduit le chef de soufflement pour se déplacer. Sous l'action du tuyau, la tête de soufflement change son angle. Les trous de soufflement sur la tête de soufflement correspondre aux composants électroniques absorbés par la tige de bec. La vanne électromagnétique est ouverte, et le gaz écrit la tête de soufflement du dispositif de stockage de gaz par le chalumeau.
Les coups principaux de soufflement sur la surface du composant électronique pour enlever la poussière et des impuretés sur la surface du composant électronique. Puis le cylindre et le siège de glissement sont remis à zéro. Quand la tige de bec d'aspiration déplace le composant électronique quand la bande de conveyeur est au-dessus du conseil électronique, le siège de tige de bec d'aspiration cesse le déplacement, et le siège de glissement glisse vers le bas.
La tête de soufflement, par l'action du cylindre d'air, la bielle et la tige mobile, fait face directement à la position où le conseil électronique sera monté, et alors la vanne électromagnétique s'ouvre. Le gaz écrit la tête de soufflement du dispositif de stockage de gaz par le chalumeau. Les coups principaux de soufflement sur la surface du conseil électronique pour enlever la poussière et des impuretés sur la surface du conseil électronique.
Puis le cylindre et le siège de glissement sont remis à zéro, et la tige de bec attache les composants électroniques au conseil électronique. supérieur.
Dans un mode de réalisation de la présente invention, une cannelure coulissante est fournie sur la surface latérale du siège de tige de bec d'aspiration lié au siège de glissement, et un rail coulissant est fourni sur la surface latérale reliant le siège de glissement et le siège de tige de bec d'aspiration. Les descendeurs sont assortis.
En adoptant cette solution technique : le siège de glissement et le siège de tige de bec sont reliés par un rail coulissant et une cannelure coulissante, qui améliore la stabilité de la connexion entre le siège de glissement et le siège de tige de bec, et facilitent le siège de glissement sur la surface du grand coup de siège de tige de bec en haut et en bas.
Dans un mode de réalisation de la présente invention, les deux côtés du siège de tige de bec d'aspiration et le siège de glissement sont reliés par les cylindres télescopiques hydrauliques.
En adoptant cette solution technique : le siège de glissement est commandé pour glisser sur la surface du siège de tige de bec par l'extension et la contraction du cylindre télescopique hydraulique, qui améliore l'exactitude du mouvement du siège de glissière et facilite le contrôle.
Dans un mode de réalisation de la présente invention, une entrée d'air est fournie au milieu de la surface d'extrémité supérieure du dispositif d'entreposage à l'air, et le dispositif d'entreposage à l'air est relié au réservoir de gaz à haute pression par l'entrée d'air.
En adoptant ce plan technique : le gaz à haute pression écrit d'abord le dispositif de stockage de gaz par l'entrée d'air, et entre dans ensuite le chalumeau par le dispositif de stockage de gaz, s'assurant que la pression atmosphérique dans chaque chalumeau est cohérente, et améliorant la qualité de dépoussiérage du mécanisme de dépoussiérage.
Dans un mode de réalisation de la présente invention, une pluralité de tiges de bec sont fournies sur le siège de tige de bec, et le nombre de têtes de soufflement correspond au nombre de tiges de bec.
En adoptant cette solution technique : chaque bec sur la tige de bec correspond à une tête de soufflement, qui améliore l'efficacité et la qualité du dépoussiérage.
Dans un mode de réalisation de la présente invention, il y a trois cylindres, qui sont également distribués sur la surface du siège de glissement.
Comme mentionné ci-dessus, la structure de tige de bec de la machine de placement de la présente invention a les bienfaits suivants :
Dans le modèle d'utilité, un mécanisme de dépoussiérage est arrangé d'un côté du siège de tige de bec d'aspiration.
En changeant l'angle de la tête de soufflement, le flux d'air est soufflé sur la surface du composant électronique quand la tige de bec d'aspiration absorbe le composant électronique, et la poussière sur la surface du composant électronique est enlevée.
Pendant le support, le flux d'air est soufflé sur la surface du conseil électronique pour enlever la poussière sur le conseil électronique, afin de s'assurer que les composants électroniques et le conseil électronique sont exempts de poussière et les impuretés quand les composants électroniques sont montés, qui améliore effectivement la qualité de travail du support de composant électronique, et le mécanisme de dépoussiérage a l'efficacité élevée de dépoussiérage, la structure de dispositif simple et l'opération facile.
Description des dessins
Fig. 1 montre un schéma de principe de la vue de face d'une structure de tige de bec d'un mounter de puce dans un mode de réalisation de la présente invention.
Le schéma 2 montre un schéma de principe de la vue de côté droit de la structure de la tige de bec de la machine de placement dans le mode de réalisation de la présente invention.
Fig. 3 montre un schéma de principe de la structure interne d'une structure de tige de surgeon d'un mounter dans l'incorporation du modèle d'utilité dans une bonne vue.
Fig. 4 est un schéma de principe montrant la structure interne du mécanisme de dépoussiérage de la structure de tige de bec de la machine de placement dans le mode de réalisation de la présente invention.
Parmi eux, 1. tige de bec ; 2. siège de tige de bec ; 3. cylindre télescopique hydraulique ; 4. siège de glissement ; 5. descendeur ; 6. dispositif d'entreposage à l'air ; 7. cylindre ; 8. bielle ; 9. port d'entrée d'air ; 10, coude ; 11, rail de glissière ; 12, tige fixe ; 13, tige mobile ; 14, tête de soufflement ; 15, vanne électromagnétique ; 16, tuyau ; 17, chalumeau.
Manières détaillées
Les exemples spécifiques suivants illustrent l'exécution de la présente invention. Ces au courant de cette technologie peuvent facilement comprendre les autres avantages et effets de la présente invention du contenu révélé dans ces spécifications.
Veuillez se référer au schéma 1 pour schéma 4. Il convient noter que la structure, rapport, taille, etc. montrés dans les dessins de accompagnement dans ces spécifications sont seulement employés pour assortir le contenu révélé dans les spécifications pour la compréhension et la lecture de ceux au courant de cette technologie, et ne sont pas prévus pour limiter l'exécution de ce modèle d'utilité.
Par conséquent, il n'a aucune importance technique. N'importe quel modification structurelle, changement proportionnel de relations, ou ajustement de taille devraient encore tomber à portée du contenu technique révélé par le modèle d'utilité peuvent être couverts.
En même temps, les termes tels que « supérieur », « s'abaisser », « parti », « droit », « milieu » et « un » ont cité dans ces spécifications sont seulement pour la commodité de la description et ne sont pas employés pour limiter le texte. La portée du modèle d'utilité qui peut être mis en application, du changement ou de l'ajustement de ses relations relatives, sans changements majeurs au contenu technique, sera également considérée comme la portée de l'exécution du modèle d'utilité.
En référence à la figure
1, la présente invention fournit une structure de tige de bec d'une inclusion de mounter de puce : une tige 1 de bec, un siège 2 de tige de bec et un mécanisme de dépoussiérage. La tige 1 de bec est fixée sur le siège 2. de tige de bec. Le mécanisme de dépoussiérage est arrangé du côté du siège 2. de tige de bec d'aspiration. Le mécanisme de dépoussiérage inclut un siège de glissement 4, qui est arrangé sur la surface d'un côté du siège 2 de tige de bec et des glissières en haut et en bas librement. L'intérieur du siège de glissement 4 est équipé de tube de soufflement 17, la surface d'extrémité supérieure du siège de glissement 4 est équipée de vanne électromagnétique 15, le fond de la vanne électromagnétique 15 est relié à un chalumeau 17, et le côté supérieur du siège de glissement 4 est équipé de dispositif de stockage de gaz 6 qui est relié à la vanne électromagnétique 15 par un coude 10, et souffle le fond de la trachée 17 est relié à une tête de soufflement 14 par un tuyau 16. La position de la tête de soufflement 14 correspond à la position du bec d'aspiration au fond de la tige 1. de bec. Un côté de la tête de soufflement 14 est relié à une tige mobile 13, et le fond du siège de glissement 4 est équipé de tige fixe 12. La tige fixe 12 et la tige mobile 13 sont reliées par un mécanisme de charnière. Un cylindre 7 d'air est fourni sous la surface latérale du siège de glissement 4 à partir du siège 2 de tige de bec, et la tige télescopique sur le cylindre 7 d'air est reliée à la tige mobile 13 par une bielle 8.
Une cannelure 5 de glissière est fournie sur la surface latérale du siège 2 de tige de bec lié au siège de glissement 4, et un rail 11 de glissière est fourni sur la surface latérale du siège 4 de glissière lié au siège 2 de tige de bec, et le rail 11 de glissière et la cannelure 5 de glissière sont fournis. Coopérez.
Le siège 2 de tige de bec d'aspiration et le siège de glissement 4 sont reliés par les cylindres télescopiques hydrauliques 3 des deux côtés.
Une entrée d'air 9 est fournie au milieu de la surface d'extrémité supérieure du dispositif 6 d'entreposage à l'air, et le dispositif 6 d'entreposage à l'air est relié à un réservoir de gaz à haute pression par l'entrée d'air 9.
Une pluralité des tiges 1 de bec d'aspiration sont fournies sur le siège 2 de tige de bec d'aspiration, et le nombre de têtes de soufflement 14 correspond au nombre de tiges 1. de bec d'aspiration.
Il y a trois cylindres 7 qui sont également distribués sur la surface du siège de glissement 4.
Pour résumer, le modèle d'utilité actuel est équipé d'un mécanisme de dépoussiérage du côté du siège de tige de bec d'aspiration. En changeant l'angle de la tête de soufflement, quand la tige de bec d'aspiration absorbe les composants électroniques, le flux d'air est soufflé sur la surface des composants électroniques pour enlever la poussière sur la surface des composants électroniques. ,
En montant les composants électroniques, le flux d'air est soufflé sur la surface du conseil électronique pour enlever la poussière sur le conseil électronique, afin de s'assurer que les composants électroniques et le conseil électronique sont exempts de poussière et d'impuretés quand les composants électroniques sont montés,
ce qui améliore effectivement le support des composants électroniques la qualité de travail du mécanisme de dépoussiérage est haute, l'efficacité de dépoussiérage du mécanisme de dépoussiérage est haute, le mécanisme de dispositif est simple, et l'opération est simple. Par conséquent, le modèle d'utilité surmonte effectivement de divers points faibles dans l'art antérieur et a une valeur industrielle élevée.
Les incorporations mentionnées ci-dessus illustrent seulement exemplaire les principes et les effets du modèle d'utilité actuel, et ne sont pas employées pour limiter le modèle d'utilité actuel. N'importe qui au courant de cette technologie peut modifier ou changer les incorporations mentionnées ci-dessus sans s'écarter de l'esprit et de la portée de la présente invention.
Par conséquent, tous les modifications ou changements équivalents accomplis par ceux avec la connaissance ordinaire du champ technique sans s'écarter de l'esprit et des idées techniques révélés par le modèle d'utilité actuel devraient encore être couverts par les réclamations du modèle d'utilité actuel.
Liste de pièces relative de YAMAHA
| KU0-M655F-20X | CAPTEUR, 1-3 |
| KU0-M9179-00X | ANNEAU |
| KU0-M9194-00X | JOINT |
| KU0-M9227-00X | EMBOUT À ROTULE |
| KU1-M7152-00X | JOINT 1 THURUST |
| KU1-M9237-30X | ENTRETOISE |
| KU4-M7120-00X | ACCOUPLEMENT |
| KV1-M4110-00X | ENSEMBLE DE BOÎTE, C/R |
| KV1-M5303-00X | PUISSANCE DC5 DE COMMUTATEUR |
| KV1-M5303-01X | PUISSANCE DC5 DE COMMUTATEUR |
| KV1-M5303-10X | PUISSANCE DC12 DE COMMUTATEUR |
| KV1-M5303-11X | PUISSANCE DC12 DE COMMUTATEUR |
| KV7-M1101-00X | BASE |
| KV7-M1101-01X | BASE |
| KV7-M1101-02X | BASE |
| KV7-M1101-03X | BASE |
| KV7-M1101-04X | BASE |
| KV7-M1112-00X | PLAT 2 |
| KV7-M1113-00X | PLAT 3 |
| KV7-M1113-10X | PLAT 3-1 |
| KV7-M1113-11X | PLAT 3-1 (REPÉRAGE) |
| KV7-M1114-00X | PLAT 4 |
| KV7-M1115-00X | PLAT 5 |
| KV7-M1116-01X | PLAT 6 |
| KV7-M1118-00X | PLAT 8 |
| KV7-M111A-00X | PARENTHÈSE, MESURE |
| KV7-M1120-00X | PLAT 10 |
| KV7-M1120-01X | PLAT 10 (CONECTER) |
| KV7-M1125-00X | BRIDE DE PLAT |
| KV7-M1153-00X | PLAT, SIDE3 |
| KV7-M1154-00X | PARENTHÈSE., ALIMENTATION D'ÉNERGIE |
| KV7-M1161-00X | PLAT 11 |
| KV7-M1180-00X | MISE À NIVEAU DE L'ENSEMBLE DE BOULON. |
| KV7-M1180-01X | MISE À NIVEAU DE L'ENSEMBLE DE BOULON. |
| KV7-M1301-A0X | ENSEMBLE DE LA COUVERTURE 1 |
| KV7-M1302-A0X | ENSEMBLE DE LA COUVERTURE 2 |
| KV7-M1303-A0X | ENSEMBLE DE LA COUVERTURE 3 |
| KV7-M1304-A0X | ENSEMBLE DE LA COUVERTURE 4 |
| KV7-M1305-00X | COUVERTURE 5 |
| KV7-M1306-A0X | ENSEMBLE DE LA COUVERTURE 6 |
| KV7-M1306-A1X | ENSEMBLE DE LA COUVERTURE 6 |
| KV7-M1307-A0X | ENSEMBLE DE LA COUVERTURE 7 |
| KV7-M1308-A0X | ENSEMBLE DE LA COUVERTURE 8 |
| KV7-M1309-00X | COUVERTURE 9 |
| KV7-M1309-01X | COUVERTURE, 9 |
| KV7-M1310-01X | COUVERTURE 10 |
| KV7-M1310-02X | COUVERTURE 10 |
| KV7-M1311-00X | COUVERTURE 11 |
| KV7-M1313-00X | COUVERTURE 13 |
| KV7-M1314-00X | COUVERTURE 14 |
| KV7-M1315-00X | COUVERTURE 15 |
| KV7-M1317-00X | COUVERTURE 17 |
| KV7-M1317-01X | COUVERTURE 17 |
| KV7-M1325-00X | PARENTHÈSE 5 |
| KV7-M1325-01X | PARENTHÈSE 5 |
| KV7-M1326-00X | PARENTHÈSE 1-1 |
| KV7-M1327-00X | PARENTHÈSE 1-2 |
| KV7-M1328-00X | PARENTHÈSE 2 |
| KV7-M1329-00X | COUVERTURE 29 |
| KV7-M1336-00X | COIN L, DOS DE BKT |
| KV7-M1337-00X | COIN L, AVANT DE BKT |
| KV7-M1339-00X | COIN R, DOS DE BKT |
| KV7-M1340-00X | COUVERTURE 9 DE LA PARENTHÈSE 1 |
| KV7-M1341-00X | COUVERTURE 9 DE LA PARENTHÈSE 2 |
| KV7-M1342-00X | PARENTHÈSE 3, COUVERTURE 9 |
| KV7-M1343-00X | PARENTHÈSE 4, COUVERTURE 9 |
| KV7-M1347-00X | PARENTHÈSE DE PLAT |
| KV7-M1349-00X | ÉCROU DU PLAT 2 |
| KV7-M1350-00X | PAC, PATLIGHT |
| KV7-M1370-00X | AIMANT DE PARENTHÈSE |
| KV7-M1371-00X | PARENTHÈSE, DIFFICULTÉ |
| KV7-M1372-00X | POIGNÉE |
| KV7-M13D7-00X | JOINT 2 |
| KV7-M220A-01X | BANDE, X CONDUIT |
| KV7-M220B-00X | BANDE 2, X CONDUIT |
| KV7-M220C-00X | BANDE 3, X CONDUIT |
| KV7-M2211-02X | AXE DES ABSCISSES DE CADRE |
| KV7-M2213-02X | PLAT A, AXE DES ABSCISSES |
| KV7-M2214-02X | PLAT B, AXE DES ABSCISSES |
| KV7-M221A-A0X | COUVERTURE, ENSEMBLE DE CONDUIT |
| KV7-M2231-00X | ENTRETOISE R, ÉCROU |
| KV7-M2239-00X | PARENTHÈSE 1 |
| KV7-M2240-00X | DOUILLE, BRG. |
| KV7-M2242-00X | SUPPORT, AXE DES ABSCISSES DE BRG |
| KV7-M2243-00X | LOGEMENT DU BRG. X |
| KV7-M2244-00X | COUVERTURE BRG. LOGEMENT |
| KV7-M2246-00X | RESSORT HÉLICOÏDAL M |
| KV7-M2247-00X | BLOC, BOUCHON X |
| KV7-M2248-00X | AMORTISSEUR 1 |
| KV7-M2251-00X | BOULON DE NYLOCK (M4X16) |
| KV7-M2256-00X | POIGNÉE |
| KV7-M2257-00X | POIGNÉE D'ENTRETOISE |
| KV7-M2261-00X | SUPPORT, TÊTE |
| KV7-M2266-00X | PLAT, ÉCROU |
| KV7-M2267-00X | CÂBLEZ, CANALISEZ |
| KV7-M2268-00X | PARENTHÈSE 1, BANDE |
| KV7-M2269-00X | PARENTHÈSE 2, BANDE |
| KV7-M226A-00X | CÂBLE DE COUVERTURE |
| KV7-M226B-00X | PLAT |
| KV7-M2271-00X | AXE DES ABSCISSES DE BOULE DE VIS |
| KV7-M2271-01X | AXE DES ABSCISSES DE BOULE DE VIS |
| KV7-M2282-00X | CHIEN, ORG |
| KV7-M2283-00X | CHIEN, 2ème LIMITE |
| KV7-M2291-00X | PARENTHÈSE, CAPTEUR |
| KV7-M2295-01X | PARENTHÈSE, PIN |
| KV7-M2296-00X | PARENTHÈSE, VIS |
| KV7-M2297-00X | PIN DE CHANDELLE |
| KV7-M2298-00X | ENSEMBLE DE NYLOCK, VIS |
| KV7-M2604-00X | UNITÉ DE SUPPORT |
| KV7-M260A-00X | AXE DES ORDONNÉES DE BANDE |
| KV7-M260B-00X | CONDUIT DE LA BANDE Y |
| KV7-M260C-00X | CONDUIT DE LA BANDE 2 Y |
| KV7-M2611-01X | CADRE R, AXE DES ORDONNÉES |
| KV7-M2611-02X | CADRE R, AXE DES ORDONNÉES |
| KV7-M2612-01X | CADRE L, AXE DES ORDONNÉES |
| KV7-M2641-00X | MOTEUR Y DE SUPPORT |
| KV7-M2642-01X | SUPPORT BRG.Y |
| KV7-M2645-00X | BRG. ANGULAIRE |
| KV7-M2646-00X | RESSORT HÉLICOÏDAL M |
| KV7-M2647-00X | JOINT |
| KV7-M2648-00X | ENTRETOISE |
| KV7-M2661-00X | BOULON DE NYLOCK |
| KV7-M2662-01X | BOULON DE NYLOCK |
| KV7-M2663-00X | BOULON DE NYLOCK (M5X16) |
| KV7-M2666-01X | AXE DES ORDONNÉES D'ÉCROU DE SUPPORT |
| KV7-M2667-00X | PLAT |
| KV7-M2668-00X | PARENTHÈSE 1, BANDE Y |
| KV7-M2669-00X | PARENTHÈSE 2, BANDE Y |
| KV7-M2671-02X | AXE DES ORDONNÉES DE BOULE DE VIS |
| KV7-M2671-03X | AXE DES ORDONNÉES DE BOULE DE VIS |
| KV7-M2676-S1X | ENSEMBLE DE GUIDE D'AXE DES Y |
| KV7-M2676-S2X | ENSEMBLE DE GUIDE D'AXE DES Y |
| KV7-M2678-00X | GUIDE, CÂBLE Y |
| KV7-M2682-01X | CHIEN ORG |
| KV7-M2683-01X | 2ème LIMITE de CHIEN |
| KV7-M2691-01X | CAPTEUR DE PARENTHÈSE |
| KV7-M2691-02X | CAPTEUR DE PARENTHÈSE |
| KV7-M2694-00X | GUIDE DE LA PARENTHÈSE A |
| KV7-M2695-01X | GUIDE DE LA PARENTHÈSE B |
| KV7-M2698-00X | PLAQUEZ 1, LE MAINTENEZ |
| KV7-M2699-00X | PLAQUEZ 2, LES MAINTENEZ |
| KV7-M26F1-00X | CADRE 1 |
| KV7-M26F2-00X | CADRE 2 |
| KV7-M26F3-00X | CADRE 3 |
| KV7-M26F4-00X | HARNAIS DE CONDUIT |
| KV7-M26F5-01X | HARNAIS DE PARENTHÈSE |
Mots-clés :
Le BEC de SMT, BEC de YAMAHA, bec du yamaha yv100x, smt a mené le bec, yamaha a mené le bec, adaptent le bec aux besoins du client
Stockage de CONDUCTEUR de SMT, chariot à conducteur de Cl de yamaha, chariot de conducteur du yamaha yv100, stockage pneumatique de conducteur de /mechanic de yamaha, chariot à conducteur de yamaha, chariot à conducteur de smt.
Découpeuse de bande de SMT, coupeur de bande de SMT, transporteur de rebut de bobine de smt, plein coupeur de bande automatique de SMT, machine de bande de coupure automatique de SMT Samsung
Machine de bande de coupure automatique de SMT Samsung SM481, machine de bande automatique de coupe de SMT Samsung SM482, machine de bande de coupure automatique de SMT Samsung SM471, machine de bande automatique de coupe de SMT Samsung SM411, machine de bande automatique de coupe de SMT Samsung SM421, juki ke750/2010/2020/2050/2060/2070/2080/fx-1r, machine de SMT de bande automatique de coupe de fx-3r
L'imprimante de pochoir de SMT, smt soudent la machine d'impression de pâte, machine de transfert de yamaha de smt, chaîne de montage de smt, ont mené la chaîne de montage, la chaîne de montage de Samsung, la chaîne de montage de Fuji, la chaîne de montage de panasonic, les machines d'assemblée de juki, le four de ré-écoulement de smt, le convoyeur de smt, le chargeur de carte PCB et le déchargeur, SPI, AOI, machine d'inspection de pochoir, système de contrôle en ligne de la température de four de ré-écoulement de smt, tampon de carte PCB, empileur de carte PCB
L'information de l'entreprise
CNSMT est le principaux fabricant et supplieir pour des machines de SMT et solution avec l'expérience de plus de 10 ans Chine. Et nous pouvons également faire OEM&ODM pour des commerçants de SMT, nous avons vaste des sources dans le domaine de SMT, même vous avons besoin utilisé ou de nouveaux équipements de SMT ou d'autres pièces, nous pouvons vous aider à obtenir la meilleure qualité et les machines coûtées concurrentielles.
Ce que nous pouvons faire pour vous :
※ Nous faisons faire notre propre usine des équipements et des dispositifs de SMT
※ Nous avons une équipe professionnelle d'ingénieur de technich pour des machines de produit
※ Nous pouvons adapter la variété aux besoins du client de machines de SMT pour vous accordant vos conditions
※ Que nous achetons et vendre les équipements utilisés et nouveaux de SMT partout dans le monde
※ Nous te fournissons les machines et l'exportation en trait plein de SMT à dans le monde entier
※ Devenant l'associé chinois le plus digne de confiance pour vous.
FAQ :
1. Êtes-vous usine ?
Oui, nous sommes foyer de fournisseur d'usine sur le contrôle d'humidité pendant 14 années.
2. Pouvez-vous envoyer le catalogue ?
Oui, nous pouvons vous envoyer par l'email avec le catalogue entier.
3. Comment passer commande en ligne ?
Confirmez le produit (quantité, prix, paiement, etc. de expédition)---email de attente ---confirmez l'ordre---effectuez le paiement initial---finition de production---effectuez le paiement d'équilibre---expédition
* cliquez sur pour se renseigner sur l'assurance commerciale
4. Que diriez-vous de la manière de paiement ?
dépôt de 30%, solde payé avant la livraison -- quantité > USD5,000
dépôt de 100% -- quantité < USD5="">
5. Quelle est la manière et la synchronisation de expédition ?
Nous proposons de nous transporter par la mer pour obtenir le taux le meilleur marché, date de voyage vers l'Amérique environ 30~40 jours, en Europe 25~30 jours, en Asie et Austrilia 7~15 jours. Cliquez sur ici pour obtenir la synchronisation précise.
6. Quel est l'article de garantie ?
Le temps de garantie est normalement de 12 mois, si vous voulez prolonger le temps de garantie à 24 mois, la valeur sera 10% davantage de votre ordre.
7. Est-ce que je peux visiter votre usine ?
Oui sûr, bienvenu pour visiter notre usine pour obtenir plus de bénéfice.
8. Comment entrer en contact avec votre usine ?
Envoyez l'enquête en forme ci-dessous ou envoyez le courrier ou appeler pour choisir votre manière. Cliquez sur ici
9. Pouvez-vous adapter le produit aux besoins du client ?
Oui, nous pouvons adapter tous les produits aux besoins du client selon les exigences de client.
10. Quelles conditions de paiement faites-vous ?
Paypal, union occidentale, T/T, (paiement 100% à l'avance.)
11. Quelle expédition est disponible ?
Par la mer, par avion, par exprès ou en tant que votre condition.
12. Quel pays avez-vous été exporté ?
Nous avons été exportés vers beaucoup de pays, tous le plus tout autour du monde, comme la Malaisie, le Vietnam, la Thaïlande, les Etats-Unis, la France, l'Espagne, le Mexique, Dubaï, le Japon, la Corée, l'Allemagne, le Porland etc.
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
