Description de produit


1. Le coupeur de type couteau est un conseil électrique de carte PCB et un coupeur en aluminium de substrat avec un couteau rond supérieur et une lame droite inférieure. En divisant le conseil, la carte PCB est fixée sur le couteau inférieur par la cannelure de V, et le couteau supérieur est commandé par le commutateur de pied pour réaliser la séparation de conseil.
2. La découpeuse automatique de carte PCB est conduite par un moteur de progression, qui peut séparer de divers grands ou petits panneaux de carte PCB et substrats en aluminium avec des pré-cannelures.

3. La longueur maximum de segmentation est 400MM, 600MM, 900MM, 1200MM, et elle peut également être adaptée aux besoins du client au delà de cette classe de grandeur.

4. La course mobile du couteau circulaire supérieur (IE la longueur du plat) peut être préréglée.

5. La vitesse de coupure peut être librement commutée entre 300MM/S et 500MM/S.

6. L'espace entre les couteaux supérieurs et inférieurs peut être facilement ajusté par le bouton.
7. L'opération est sûre. Il y a une lame protectrice sur le couteau rond, qui ne blessera pas la main. Il peut également être équipé d'un dispositif de détection infrarouge (rideau léger en sécurité). Quand une main humaine ou un corps étranger entre dans l'emplacement de travail, le couteau cessera automatiquement de protéger la machine et d'empêcher des blessures de travail.

8. Le couteau circulaire supérieur et le couteau droit inférieur sont faits de matériel SKD-11 importé du Japon, qui est dur et résistant à l'usure, a une longue durée de vie, et a le petit effort de plat-division pour empêcher la fissuration des joints de soudure.
9. épaisseur de coupure de carte PCB : 0.5MM-3.2MM.
10. L'épaisseur restante de carte PCB à la fente de V : épaisseur de carte de circuit imprimé de la norme 1/3, MIN-0.2MM, MAX-0.8MM. 11. La profondeur minimum C de la cannelure de V est 0.25MM, et la dimension externe s'est ajoutée après séparation : 0.1MM-0.2MM.

Manuel d'exploitation

I. Notes :

* avant d'utiliser la découpeuse automatique de carte PCB, lisez svp ce manuel soigneusement, et il vous aidera à l'actionner sans à-coup.

* n'enlevez la garde autour de la lame dans aucune circonstance, pour ne pas ne causer aucun danger

* la machine est seulement conçue pour la carte avec la V-coupe pré-marquée, n'emploient pas dans d'autres buts.

* en actionnant cette machine, ne portez pas les vêtements trop lâches. De longs cheveux devraient être attachés jusqu'à pour l'empêcher d'être empêtré.

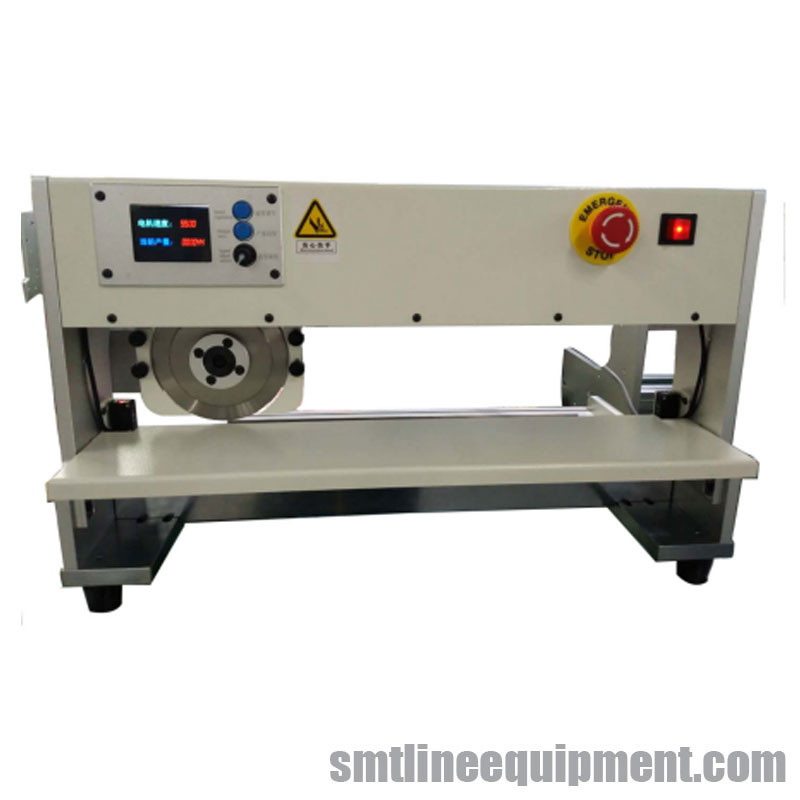

II. nom de pièces de la machine (voir les schémas 1 et 2) :

1. Bouton de accord de mode de plat

indicateur 2.Power et l'origine

bouton du voyage 3.Plate

4. Commutateur haut-bas de vitesse

5. Commutateur d'arrêt d'urgence

6. Lame supérieure

7. Garde de lame supérieure

8. Bouton de accord de taille de lame supérieure

9. Siège supérieur de lame

10. Lame inférieure

11. Plateau externe

12. Garde de lame inférieure

13. Panneau latéral

14. Vis manuelle de bouton

15. Limiteur de taille de lame supérieure

III. indicateurs techniques :

Longueur maximum de plat : illimité

Épaisseur de plat : 0.2-5.0mm

Vitesse d'alimentation de plat : 300-500mm/deuxième

Matériel de lame : Acier à grande vitesse de SK61D

Température de fonctionnement : 10-35 température de stockage de ℃ : -20-50 ℃

Alimentation d'énergie : 230V110V, 50HZ/60HZ, 40W

taille : 650mm*340mm*430mm

poids : 49KG

IV. préparation avant installation et utilisation de la machine

1. Vérifiez les objets dans la caisse d'emballage, y compris les pièces suivantes : centre serveur, manuel, fil de puissance, commutateur de pédale et clef à six pans pour l'accord.

2. Enlevez le sac de emballage de la machine, placez-le sur le banc de travail solide, et essuyez la graisse antirouille sur la lame.

3. La machine doit être sûrement mise à la terre pour empêcher les dommages par électricité statique aux composants sur la carte. Si la terre dans la prise de puissance est fiable et efficace, la machine sera sûrement mise à la terre une fois qu'elle est actionnée.

4. Fixez le plateau externe (11) à la machine avec deux vis de réparation, ajustez la taille des composants sur la carte pour l'ajuster sur une taille appropriée, et pour fermer à clef manuellement la vis de bouton de plateau.

5. Branchez le commutateur de pédale à la prise correspondante au fond de la machine, pour assurer la puissance d'approvisionnement est correct avant actionné.

V. Adjustment de machine :

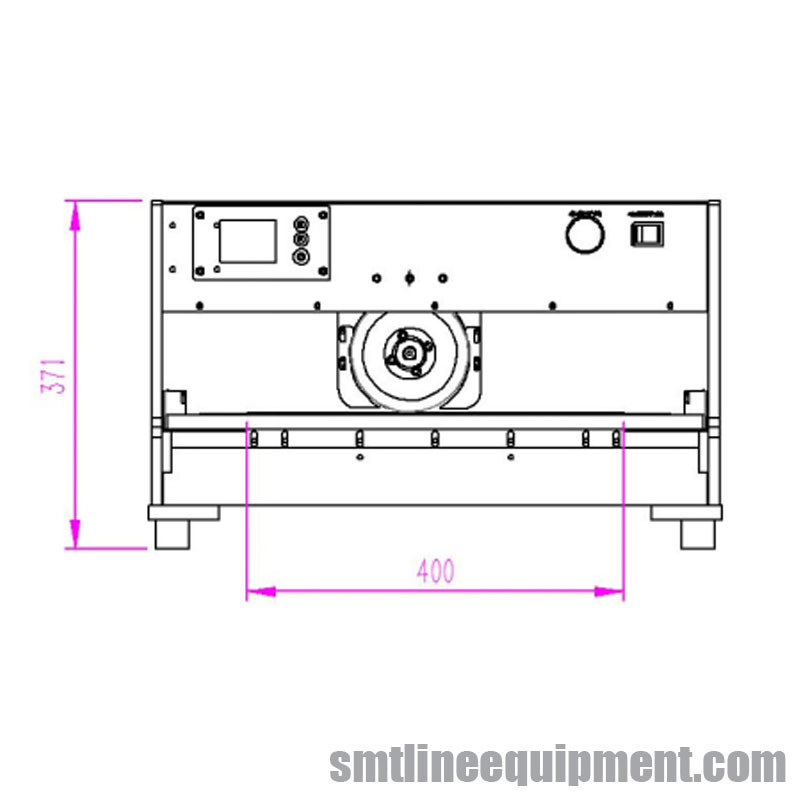

1. Assurez que les composants sur la carte ne se heurteront pas le corps et la lame. Voir le schéma 1 pour les dimensions de la machine. La taille des composants sur la carte ne dépassera pas la portée. Si les composants sur le contact de carte la lame, contact nous pour prétraiter la lame pour éviter la coupe des composants.

2. Selon l'épaisseur de la carte, ajustez la taille de la lame supérieure en ajustant le bouton.

VII. Entretien quotidien de machine :

Pendant l'utilisation de la machine, les travaux d'entretien sont tout à fait simples. Maintenez la machine propre, et peignez la graisse antirouille sur les lames supérieures et inférieures de façon régulière. Indiquez une personne chargée du fonctionnement et entretien, pour assurer la précision de machine. Ne l'employez pas ou ne stockez pas sous la température élevée ou basse (voir la section 3).

VIII. Remplacement de la lame :

Après la longue utilisation de la machine, si la lame est endommagée, lâchement la vis de ajustement de bouton (16), d'enlever la vieille lame supérieure endommagée ; si la lame inférieure est endommagée, enlevez le plateau intérieur (13), lâchement les quatre vis sur la lame inférieure, pour enlever la vieille lame inférieure endommagée.

A. Instruction du panneau de commande :

1. Le commutateur haut-bas de vitesse est un commutateur de contrôle de vitesse, y compris des vitesses lentes et rapides. Avant utilisation, placez-le à l'à basse vitesse, et quand les opérateurs deviennent habiles, placez-le à la vitesse rapide, afin d'assurer la qualité des plats.

2. Le commutateur de mode est un commutateur de système, y compris le pied ou le mouvement de tache. En mode de l'ancien mode, le voyant lumineux clignotera et alarmera quand il n'atteint pas le voyage préréglé. Décommandez l'alarme et continuez le travail.

3. L'arrêt d'urgence est le bouton d'arrêt d'urgence, et peut être employé comme panneau.

4. Après que l'achèvement de l'utilisation d'équipement, ait placé la lame supérieure de nouveau au point original avant de découper la puissance d'assurer la sécurité.

Instruction de B. Operation :

1. Reliez à l'alimentation d'énergie et mettez en marche le commutateur. Les voyants de signalisation 0 et 400/600 instantané, presse le bouton correspondant à la lumière clignotante, la volonté légère dessus sans interruption. Appuyez sur le commutateur de pied, et la lame supérieure reviendra à l'origine et peut se déplacer entre 0 - 400/600. Clé 0 de contact ou clé 400/600 pour permettre au voyant lumineux de clignoter, et contact 100/150. 200/300. 300/450. N'importe quelle clé peut permettre aux deux lumières correspondantes de les faire dessus constamment, puis la lame supérieure voyage entre ces deux lumières et la lame supérieure peut voyager entre tous les points de 0-400/600.

2. Ajustez l'espace entre les lames supérieures et inférieures, généralement entre 0,1 et 0,2. L'espace entre la lame de positionnement supérieure et la lame de positionnement inférieure est généralement égal à l'épaisseur de la carte de circuit imprimé.

3. Les coupeurs supérieurs et inférieurs doivent être dans le même avion, et l'erreur ne peut pas dépasser 0.1mm.

4. Ajustement de la méthode de distance excentrique

5. La plate-forme de travail peut être ascendante ou de haut en bas ajusté.

6. Placez le voyage et la vitesse de coupure, et l'établissement de la méthode suivra la méthode d'ajustement a mentionné ci-dessus.

7. Faites un pas sur le commutateur de pédale, et essayez parfois. En cas d'aucune anomalie, le travail formel peut être commencé.

Entretien de C. Basic :

1. Après l'achèvement des travaux, tournez svp outre de l'alimentation d'énergie et enlevez les chutes.

2. Attention de salaire à la protection des coupeurs supérieurs et inférieurs.

3. Quand la machine est sans emploi pendant longtemps, enlevez svp le stimulant et abaisser les coupeurs et le manteau avec de l'huile pour se protéger. Veuillez l'essuyer avant emploi.

4. Prêtez l'attention à vérifier l'attache de toutes les vis

Emballage et livraison
