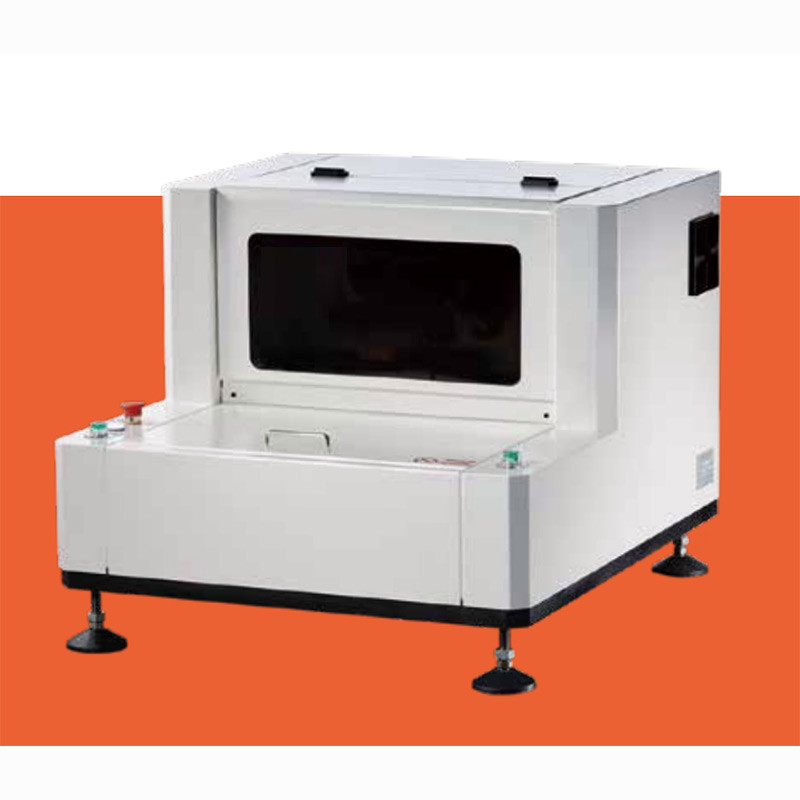

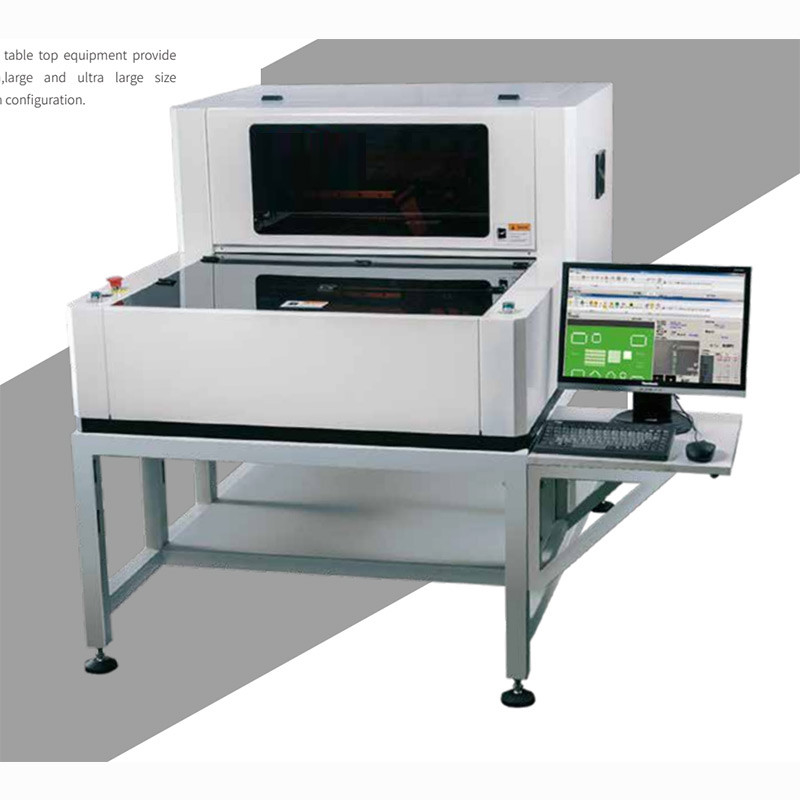

SPI automatique en différé, machine de bureau d'inspection de pâte de soudure
C'est une économie et le système d'inspection en différé de haute qualité de pâte de soudure, afin de rencontrer une partie de la mi ou petite usine de SMT, nous avons développé ce type de machine rentable de SPI sur le marché
Ce SPI en différé beaucoup meilleur marché qu'en ligne, vous avez besoin seulement de moins de coût obtiendrez une machine automatique d'inspection de pâte de soudure pour votre chaîne de montage de SMT.
Les spécifications de bureau de SPI :
| Paramètres | ||||
| Modèle | CN-OS100 | CN-OS200 | CN-OS300 | |
| Principe de mesure | 3DwhitelihtPSLMPMP (modulation, mesure légères spatiales programmables la pro Floride de phase ometry) | |||
| Mesures | (volume, superficie, taille, compensation DE X/Y, forme) | |||
| Détection des types de Non-exécution | (copie absente, étain insuffisant, étain excessif, transition, compensation, mA-formes, contamination de surface) | |||
| pixel de caméra de 相机像素 | 1.3M | 5M | 5M | |
| résolution de lentille de 镜头解析度 | 20um/18um | 16um (option 13umas) | 16um (option 13umas) | |
| 可测最小元件 | 402 | 0201 (option 01005as) | 0201 (option 01005as) | |
| taille de champ de vision de 视野尺寸 | 26*20mm | 30*30mm 30*30mm |
||
| exactitude de taille de 高度 | 0.37um | |||
| Exactitude DE X/Y de 精度 | (Direction DE X/Y) : direction 15um DE X/Y) : 10um | |||
| le 重复精度 répètent l'ablity | (volume : | |||
| 检测重复性 GageR&R | <10> | |||
| vitesse d'inspection de 检测速度 | 1.5sec/FOV | 0.5sec/FOV | ||
| quantité de 检测头数量 de tête d'inspection | Tête simple Chef simple (Jumeau-chefs en tant qu'astuce op dessus) |
|||
| période de détection Marque point de 基准点检测时间 | 0.5sec/piece | |||
| 最大检测高度 Maximun je taille d'anneau d'Au 最大测量高度 de carte PCB de 弯曲 |
±350um ±550um |
|||
| Hauteur de mesure maximum de chaîne de carte PCB | ±2mm | ±5mm | ||
| espacement minimum de protection de 最小焊盘间距 | 150um (padheightof150umas la référence) | |||
| la plus petite taille de mesure de 最小测量大小 | 长方形 (rectangle) : 150um ; 圆形 (rond) : 200um | |||
| taille de chargement maximum de carte PCB de 载板尺寸 de carte PCB de 最大 | X350xY250mm X460xY350mm X700xY600mm | |||
| arrangement fixe ou flexible de 定动轨设置 d'orbite | orbite gauche de 左定轨 | orbite avant de 前定轨 | orbite avant de 前定轨 | |
| statistiques d'ingénierie de 工程统计数据 | Histogramme ; Diagramme de barre-r de X ; Histogramme de X ; CP&CPK ; % de Gage Re de pièce de données de capacité ; Rapports quotidiens/hebdomadaires/mensuels de SPI | |||
| Port des données LM de Gerber&CAD de 导入 de DAO de 和 de Gerber | format de Gerber de soutien du 格式 de Gerber de 支持 (274x, 274d) ; le 人工 enseignent le manuel de 模式 enseignent le modèle ; DAO X/Y, Numéro de la pièce, type 等导入 (DAO X/Y de paquet, numéro de la pièce, type entrée de paquet) |
|||
| appui du système d'exploitation de 操作系统支持 | Professionnel de Windows 7 (32 位 32bit) | |||
| l'équipement de 设备规格 meurent mension et poids | 630x480x540mm ; 75KG | 810x930x530mm ; 125KG | 1500x1100x600mm ; 345KG | |
| options de 选配件 | ||||
| 扫描枪 de code barres 1D/2D ; 不间断电源 d'UPS ; 工作台 (外 de 除 CN-OS300) | ||||
| Scanner de code barres 1D/2D ; Alimentation d'énergie continue d'UPS ; poste de travail (CN-OS300 excepté) | ||||
Plumes «
Technologie de mesure de profil de modulation de PMP
Utilisant la technologie avancée de mesure de modulation de profil de phase (PMP), résolution à 8 bits de gamme de gris, atteignant une résolution de détection de 0,37 microns. Effectuez 3D à haute précision et 2D mesure de l'impression de pâte de soudure.
Inspection entière de conseil
Capacité entière complètement automatique d'inspection de conseil et de mesure de manuel. Détectez automatiquement le volume, secteur, la taille, position DE X/Y de toutes les pâtes de soudure qui doivent être détectées et automatiquement le contrôle pour des défauts de processus tels que l'impression absente, moins d'étain, plus d'étain, de transition, de compensation, la mauvaise forme, direct etc. aide à l'importation le format du format de Gerber (274x, 274d), manuelle enseignent le mode.
1. Fournissez l'exactitude de détection et la fiabilité de détection.
2. Exactitude de taille : ±1um (outil de calibrage)
3. Répétabilité : taille moins que 1um (σ 4) (outil de calibrage)
4. Le volume est moins de 1% (σ 5) (l'outil de calibrage)
5. La technologie synchrone de réflexion diffuse (DL) résout complètement l'ombre structurelle et l'interférence lumineuse de tache de la pâte de soudure.
6. Adoptez 1,3 millions d'appareil photo numérique industriel à haute précision de pixel et lentille industrielle spéciale à haute précision.
7. Le cadre intégré de fonte d'aluminium et la base de marbre assurent la stabilité de la structure mécanique.
8. Le moteur servo de précision et rail de la vis et de guide de boule assurer l'excellente exactitude de positionnement mécanique de l'équipement.
9. L'importation et le manuel de dossier de Gerber enseignent répondent à tous les besoins des utilisateurs.
10. la programmation de Cinq-minute et l'opération d'un-bouton simplifient l'opération d'utilisateur.
11. Fonction de surveillance dynamique intuitive pour surveiller le statut en temps réel de détection et d'équipement.
12. La vitesse de détection est moins de 2,5 seconds/FOV.
