CHAÎNE de PRODUCTION d'ENSEMBLE de carte PCB de l'économie SEMI-AUTO SMT ÉQUIPEMENTS
Nous vous fournissons les machines semi automatiques et complètement automatiques d'ensemble de smd en Chine

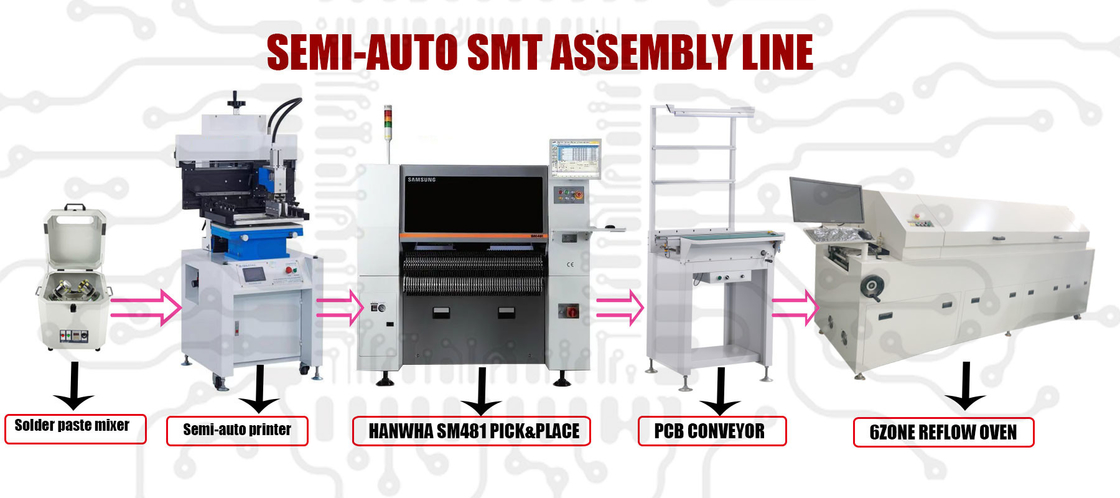

Cette ligne matic semi automatique comprenant des machines de soufflet (peut également changer dépend de vos conditions)
1, mélangeur de pâte de soudure
La chaîne de production matic semi automatique de smt spécifications de mélangeur de pâte de soudure :
| Tension d'opération de mélangeur de pâte de soudure | Alimentation d'énergie : OPTION D'AC220V/110V |
| Soudez la vitesse de fonctionnement de mélangeur de pâte | Révolution du bras RotationSpeed1400RPM : Rapport de la vitesse 400RPM : Rotation du 4:1 1400RPM : 350PRM |
| Capacité de travail de mélangeur de pâte de soudure | |
| Conteneur | 500 g/1000 g (le montage doit être remplacé) |
| Remuez deux boîtes de pâte de soudure en même temps | 500G1000g opération un/deux conteneurs. |
| Temps de mélange de mélangeur de pâte de soudure | Minutes Workingtimer1-99 digitalement réglables |
| Opération de mélangeur de pâte de soudure | Bouton opérationnel de touche légère, facile à utiliser |
| Fonction de montage de mélangeur de pâte de soudure | Tenir le montage universel, approprié à toutes sortes de boîtes de pâte de soudure de marque |
| Soudez le bruit de fonctionnement de mélangeur de pâte | Ébruitez le bas bruit courant <35db> |
2, imprimante semi automatique de pochoir de norme pour la chaîne de montage de SMD
| Région d'impression | OPTION 300×400mm/500/600/800 |
| Taille de substrat | 300×500mm |
| L'épaisseur du substrat | 0.2-2.2mm |
| Position d'impression fixe | Carte PCB externe ou Pin Positioning |
| Réglage fin de plaque de fondation | Avant/Back±10mm R/L±10mm |
| Impression de la précision | ±0.05mm |
| Répétabilité de machine | ±0.02mm |
| La distance minimum entre | 0.35mm |
| L'utilisation du compresseur d'air | 4-6Kgf/Cm2 |
| Employez l'alimentation d'énergie | 220V 50/60Hz 100W |
| Taille L * W de machine * H | 800×1000×1650mm/ |
| Poids de machine | 300Kg |
| interface | Anglais/chinois |
3, SM481 PLUS la machine de transfert de Hanwha
SPÉCIFICATIONS :
1, conception simple de bras de 10 bouches, la vitesse maximale peut atteindre 40000CPH.
2, l'utilisation de la caméra de vol + identification fixe de caméra, améliorer considérablement la capacité de grands composants montent.
En plus des matériaux ordinaires à moins du bâti 0402, il a l'excellente stabilité dans le bâti BGA, IC, CSP et d'autres grands et moyens matériaux.
3, conception de monorail, configuration maximum facultative de la taille 1500x460 d'entrée de carte PCB.
SPÉCIFICATIONS DE CONVOYEUR DE CARTE PCB DE SMT :
| Modèle | 500MM | 600MM | 800MM | 1000MM | 1200MM | 1500MM |
| Taille d'ensemble | 500*670*880 millimètre | 600*670*880 millimètre | 800*670*880mm | 1000*670*880mm | 1200*670*880mm | 1500*670*880mm |
| Largeur de carte PCB | 500*50~350 mm/460MM | 600*50~350 mm/460MM | 800*50~350 mm/460MM | 1000*50~350 mm/460MM | 1200*50~350 mm/460MM | 1500*50~350 mm/460MM |
| Vitesse de transfert | 0-12m/Min | |||||
| Convoyeur Direcion | LEFT-RIGHGT/RIGHT-LEFT | |||||
| Alimentation d'énergie | AC220V/110V 50/60HZ | |||||
| Puissance de moteur principal | 15W | |||||
| Bord de Fiexed de voie | fixe avant (fixes arrières) | |||||
| Taille de transport | 900±20mm | |||||
| Poids net | 41kg | 48.7kg | 48.9kg | 55KG | ||
FOUR DE RÉ-ÉCOULEMENT DE 6ZONE SMT POUR LA CHAÎNE DE MONTAGE DE SMD :
| Données de machine |
| Taille modèle : L3800×W1000×H1450mm |
| Alimentation d'énergie : 3¢ 380V 100A 50/60HZ |
| Commencer la puissance : 0KW puissance fonctionnante normale 6.0KW |
| Poids : 700KG |
| Pièce de transmission |
| Ceinture en forme de b de maille d'acier inoxydable + rail de guide noirci et durci |
| Largeur 400MM, gamme de ceinture de maille d'ajustement de largeur de rail de guide : 50MM-350MM |
| Direction de transmission : de gauche à droite ou de facultatif de droite à gauche |
| Vitesse de transmission : règlement de vitesse de conversion de fréquence 0-5M/min |
| La taille de la ceinture de maille de la terre : 900MM±0MM |
| Caractéristiques de chauffage |
| La machine entière est conçue pour le processus sans plomb |
| Zone de chauffage : vers le haut de 6 en bas de 6 |
| Secteur de refroidissement : refroidissement de fan de débit constant de double-couche |
| Longueur de zone de chauffage : 300MM |
| Temps de chauffage : la température normale pour placer le ≤ 0min de temps de la température |
| Ordre de chauffage : chauffage du milieu aux deux côtés un, épargnant 1/3 de l'électricité |
| Exactitude de contrôle de température : ±°C (selon la taille du four) |
| Représentation d'isolation : la température de la couverture supérieure ne dépasse pas 45 degrés à température élevée de 50 degrés |
| Méthode de contrôle de température : chaîne d'équilibre + ajustement de tension analogique |
| Les zones de température supérieure et plus basse peuvent être indépendamment actionnées et commandées |
| pièces de chauffage |
| Moteur résistant à hautes températures importé, fréquence variable pour ajuster la roue de vent pour transporter le vent. |
| Caloduc de nickel d'acier inoxydable, avec le radiateur pour même le chauffage |
| La période de détection de la température est augmentée des trois secondes originales à 0,1 secondes |
| Accélérez efficacement le conduit d'air pour fournir le suffisamment de volume de l'air de circulation |
| Dispositif de ventilation forcée pour s'assurer que la vapeur de flux ne coule pas |
| Pièce de transmission |
| Gouverneur de Digital, rapport de réducteur de transmission de 1:150 de moteur de Taïwan STK |
| La ceinture de maille peut être ajustée librement |
| Transmission synchrone de double vitesse, opération stable |
| Système remplissant de rouleau de graisse, |
| constitution |
| Structure soudée par cadre global, vigoureux et durable |
| La peinture de jet d'ordinateur, la surface est lisse et texturisée |
| Le préchauffage et la zone de séchage est prolongé en structure, de sorte que la capacité de nettoyage d'oxydation de protection de l'équipement et la capacité de récupération de colophane soient renforcées. |
| Cylindre électrique ouvert/système étroit de couverture. |
| Double système de contrôle d'ouverture de couverture (ouverture de couverture d'amortisseur + ouverture de couverture de cylindre) |
| Il y a les interfaces détachables entre tous les circuits commandés par la boîte électrique ci-dessous et le réservoir intérieur, qui est commode pour la séparation pendant l'entretien et le remplacement des pièces. Réalisez l'entretien comme un imbécile |
| La couverture arrière est équipée de fenêtre réparable. Il est commode pour l'entretien |
| Le tube de chauffage/instrument à semi-conducteur/contrôle de température adopte la conception modulaire, qui est commode pour l'entretien |
| Le double refroidissement des côtés supérieurs et inférieurs du débouché, la vitesse est réglable |
| Le revêtement supérieur et inférieur est rempli de matériel d'isolation thermique à haute efficacité sous la haute pression |
| Représentation électrique et de contrôle |
| La gestion par ordinateur industrielle avancée de PLC+, logiciel d'essai de la température de four de Taïwan Xinjie, l'ordinateur peut fonctionner normalement quand elle se brise |
| L'à faible intensité constant protège le tube de chauffage/circuit à semi-conducteur/contrôle de température contre l'impact du courant fort et prolonge la durée de vie. |
| Protecteur réglé de fuite |
| La température est fonction trop élevée ou si basse d'alarme |
| l'Auto-ensemble à très haute température, a automatiquement découpé la puissance de chauffage |
| Alimentation d'énergie non interruptible de Santak UPS, opération automatique après panne de courant |
| L'essai de courbe de la température et la fonction puissants d'analyse, qui peut rencontrer l'analyse de paramètre de divers processus, a la fonction du diagnostic de défaut intelligent, et peut automatiquement montrer de divers défauts dans la liste d'alarme |
| Le dossier peut être appelé et sauvé selon les différents produits de l'utilisateur. Quand l'utilisateur change le produit, il doit seulement choisir le dossier correspondant pour ajuster les paramètres de l'équipement. |
| Le système a le diagnostic de défaut automatique, alarme très réduite de la température, et peut automatiquement placer le temps de refroidissement après arrêt. |
| Commandez la vitesse du moteur de fan par étapes (secteur d'équilibre thermique + contrôle indépendant du domaine de soudure principal), mode réglementaire de vitesse stepless |
| Le système automatiquement cessera de chauffer et écrira le refroidissement selon l'état de surchauffe |
| Le mode de contrôle unique de chaîne d'équilibre, la période de balayage d'automatique-ajustement de la température est de 0,1 secondes, réduisant la sortie à semi-conducteur et réalisant l'effet de l'économie de puissance. Contrôle de température stable et bruit réduit de courbe |
| Avec la fonction de protection de retard d'arrêt, après arrêt, il sera refroidi par avion selon l'heure préréglée. |
| Système de refroidissement |
| Méthode de refroidissement : supérieur et abaissez le double système de refroidissement, la vitesse de refroidissement est commandé en ajustant l'angle de refroidissement. |
| Quantité de refroidissement : refroidissement à deux étages, (le refroidissement poreux de roue de vent + fan actuelle constante a forcé le refroidissement) |
| Système de récupération de gaz de colophane/échappement |
