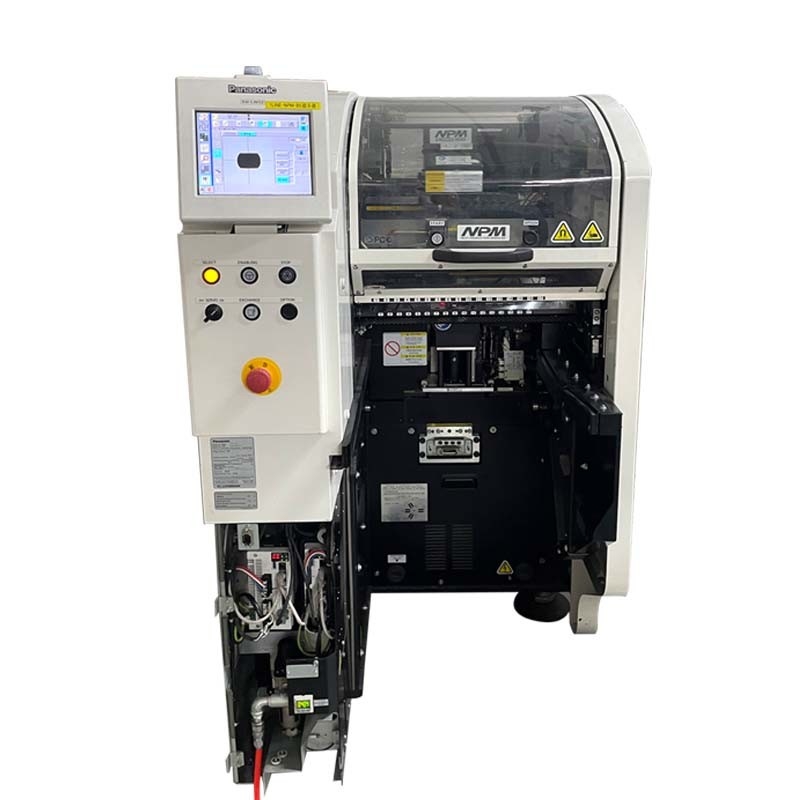

machine de transfert du npm-d d2 d3 de panasonic

Modèle : NPM-D3

Taille de conseil (millimètre) *1 :
Double ruelle : L50×W50~L510×W300
À voie unique : L50×W50~L510×W590
Temps de changement de conseil :
Double ruelle : 0 seconds*Can pas soit les secondes 0 où la durée de cycle a lieu en-dessous de 3,6 secondes.
À voie unique : 3,6 seconds*When utilisant les spécifications de type court de convoyeur.
Alimentation d'énergie : AC200 triphasé, 220, 380, 400, 420, 480V, 2.7kVA
Air Supply*2 : 0.5MPa, 100L/min (A.N.R.)
Dimensions d'équipement (millimètre) 2 : W832×D2652×H14443*4
Poids : 1680kg (unité principale seulement ; peut varier selon les composants facultatifs)
Options principales de placement :

Tête légère de 16 becs (avec le 2h du matin) - SUR le mode de production élevé
Vitesse de placement : 84 000 CPH (0,043 secondes/composant)
IPC9850 : 63 300 CPH*5
Exactitude de placement (Cpk≧1) : ±40μm/component
Taille composante (millimètre) : 0402 chip*7~L6×W6×T3
Approvisionnement composant :

Largeur de bande : 8/56mm
bande de 8mm : 68 ruelles maximum (avec le conducteur mince de bobine simple de 8mm et le double conducteur de bobine, la petite bobine)
Options principales de placement :

Tête légère de 16 becs (avec le 2h du matin) - OUTRE de mode de production élevé
Vitesse de placement : 76 000 CPH (0,047 secondes/composant)
IPC9850 : 57 800 CPH*5
Exactitude de placement (Cpk≧1) : ±30μm/component (±25μm/component*6)
Taille composante (millimètre) : 030 chip*7~L6×W6×T3
Options principales de placement :

tête 12-nozzle (avec le 2h du matin)
Vitesse de placement : 69 000 CPH (0,052 secondes/composant)
IPC9850 : 50 700 CPH*5
Exactitude de placement (Cpk≧1) : ±30μm/component
Taille composante (millimètre) : 0402 chip*7~L12×W12×T6.5
Options principales de placement :

tête 8-nozzle (avec le 2h du matin)
Vitesse de placement : 43 000 CPH (0,084 secondes/composant)
Exactitude de placement (Cpk≧1) : ±30μm/QFP 12mm/32mm, ±50μm/QFP en-dessous de 12mm
Taille composante (millimètre) : 0603 chip~L100×W90×T28
Bâton : Maximum 8 ruelles, plateau : Maximum 20 (avec 1 conducteur de plateau)
Options principales de placement :

tête 2-nozzle (avec le 2h du matin)
Vitesse de placement : 11 000 CPH (0,327 secondes/composant)
IPC9850 : 8 500 CPH (0,423 seconds/QFP)
Largeur de bande : 8/56/72/88/104mm

La machine ultra-rapide de support de module de Panasonic NPM-D3 a les caractéristiques de fonctionnement suivantes :

Productivité élevée par unité de superficie : Par une chaîne de production physique complète d'assemblée, réalisez à haute production de l'installation et de l'inspection, et améliorez l'efficacité de production.

Flexibilité de système : Les clients peuvent librement choisir la chaîne de production réelle selon leurs besoins et librement placer la position de la tête de travail par la fonction prête à l'emploi.

Fonction de gestion-système : Gestion globale d'instrument des lignes de production, des ateliers, et des usines par le logiciel système, y compris la surveillance et le soutien dynamiques de la production prévue.

Options de montage multiples : NPM-D3 vient avec les 16 têtes légères de support de bec, 12 têtes de support de bec, le bec 8 montant des têtes, et 2 têtes de support de bec, qui peuvent être choisies selon vos besoins.

Fonction à deux pistes impression : NPM-D3 soutient l'impression à deux pistes et est directement relié à la machine à deux pistes du module NPM-D3 à l'embout avant de impression.

Caractéristiques de logiciel système : NPM-D3 est équipé de diverses fonctions de logiciel système, y compris le système de contrôle de taille de support, le système d'orientation d'opération, le système de RPA, l'option composante de calibrage, l'option de découpage automatique de machine, et l'option supérieure de communication.

Chaîne de production multifonctionnelle : Adoptant les bandes de conveyeur à deux pistes, différents types de substrats peuvent être mélangés et produits dans la même chaîne de production.

De façon générale, la machine ultra-rapide de support de module de Panasonic NPM-D3 a les caractéristiques de la capacité de production élevée, de la haute précision, de la flexibilité, et de la polyvalence, fournissant les solutions de montage efficaces.
