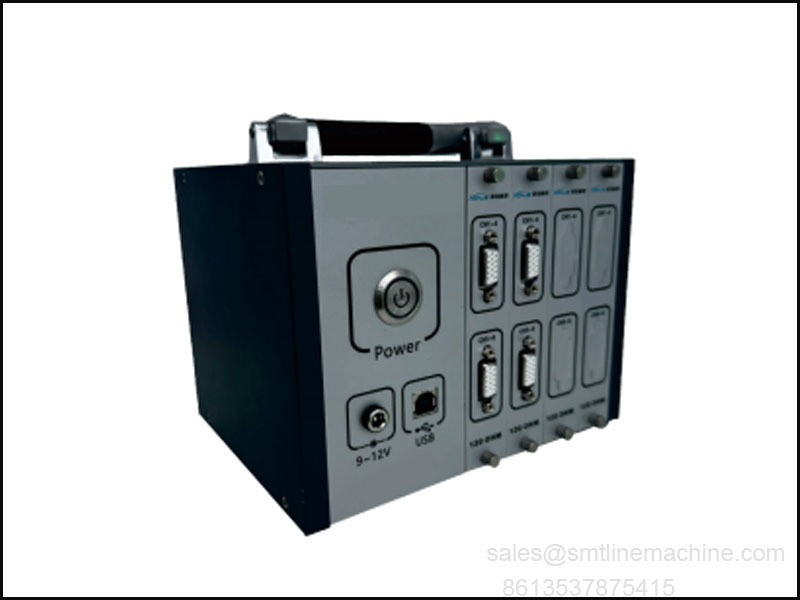

Testeur de contrainte portable CN-YL8C

Testeur de contrainte portable CN-YL8C

Le CNYL8C est un dispositif de test de contrainte compact et portable conçu pour divers scénarios de mesure de contrainte dans la fabrication d'électronique.Testez la résistance des TIC (test en circuit), FCT (test fonctionnel), stress d'assemblage et test de stress de chute, entre autres.

Principales applications

Test de contrainte de dépannage de PCB: détecte la contrainte mécanique pendant le processus de dépannage pour empêcher la fissuration des composants ou des joints de soudure.
Test de contrainte TIC: Mesure la contrainte pendant les essais en circuit afin d'éviter les dommages causés aux cartes par les sondes d'essai.
Épreuves de contrainte FCT: garantit que la pression de serrage pendant les essais fonctionnels ne dépasse pas les niveaux de contrainte sûrs.
Test de contrainte du processus d'assemblage: Évalue la contrainte lors du fixage des vis, du pressage des composants et d'autres opérations d'assemblage.
Test de résistance à l'impact des chutes: simuler le stress causé par les chutes du produit pendant le transport ou l'utilisation.

Caractéristiques du logiciel

Interface conviviale: facile à apprendre et à utiliser, idéale pour le personnel de production.

Avantages du produit

Conception portable: léger et compact, adapté à une utilisation sur les chaînes de production, les stations de contrôle qualité ou dans les laboratoires.
Prise en charge multi-canaux: connecte plusieurs tensiomètres pour des essais efficaces et simultanés.
Fiabilité industrielle: conçu pour une utilisation à long terme dans des environnements industriels exigeants.
Sensors de haute sensibilité: capture avec précision les microdéformations pour une analyse précise.

CN-YL8C Plumes du testeur de contrainte portable

Testeur de contrainte portable CNYL8C
Voici la version anglaise de votre description technique pour le testeur de contrainte portable CNYL8C, incorporant la conception modulaire et les détails de performance:

Caractéristiques techniques du testeur de contrainte portable CNYL8C

Conception modulaire:
Chaque module de jauge de contrainte est livré avec 8 ou 4 canaux d'acquisition (selon le type de module).

Connectivité USB et enregistrement de données:
Il se connecte à un ordinateur hôte via USB et prend en charge le stockage à long terme des données directement sur le disque dur du PC, idéal pour la surveillance et l'analyse continues.

Compatibilité avec les jauges de contrainte:
Prend en charge les jauges de contrainte de 120Ω et 350Ω, selon le type de module utilisé.

Taux élevé d'échantillonnage:
Réalise un taux d'échantillonnage maximal de 10 kHz, même lorsque les 8 ou 4 canaux sont échantillonnés simultanément, assurant une acquisition de données précise et à grande vitesse.

Interface conviviale:
Le menu d'opération est affiché dans un format de boîte de dialogue avec une interface chinoise.

Conformité aux normes internationales:
Completement conforme aux normes d'essai des jauges de contrainte Intel et aux normes de mesure des contraintes IPC9704, garantissant une évaluation comparative globale des tests de fiabilité.

OnClick rapporte:
Génère automatiquement des rapports de test détaillés en un seul clic, y compris un jugement "Passé" ou "Échoué" basé sur des seuils de test de résistance. Idéal pour un contrôle de qualité rapide et efficace.

Testeur de contrainte portable CN-YL8CSpécification

Guide des questions fréquemment posées Testeur de contrainte portable CNYL8C

1. À quoi sert le CNYL8C?

Le CNYL8C est un testeur de contraintes portable conçu pour mesurer les contraintes mécaniques dans les cartes PCB et les assemblages électroniques.

Épreuves de contrainte de dépannage de PCB
Analyse des contraintes des appareils TIC/FCT
Surveillance des contraintes dans le processus d'assemblage
Épreuves de simulation de chute/impact

2Combien de canaux le dispositif prend en charge?

Chaque module fournit 8 ou 4 canaux d'entrée analogiques. Le système est conçu avec une structure modulaire non extensible pour la stabilité et la précision.

3. Quelle est la fréquence maximale d'échantillonnage?

Le dispositif prend en charge un taux d'échantillonnage maximal de 80KS/s par châssis, avec une capacité d'échantillonnage simultané multicanal.

4. Quels types de détensiomètres sont pris en charge?

CNYL8C prend en charge les jauges de contrainte de 120Ω et est compatible avec les configurations de pont 1/4 Wheatstone, ce qui le rend adapté à un large éventail d'applications industrielles.

5Quelle est la résolution et la précision?

Résolution ADC de 24 bits
La précision de conversion est de 3,5062 nV/V/LSB
Erreur de gain: 0,02% (sous des conditions d'étalonnage à 25 °C ± 5 °C)
Région: +29,4 mV/V (+62500με / 55500με)

6Le système peut-il générer des rapports automatiquement?

Oui, il prend en charge la génération automatique de rapports en un clic, y compris le jugement Pass/Fail basé sur les normes de jauge de contrainte Intel et IPC9704.Cette caractéristique améliore considérablement l'efficacité et la cohérence des tests.

7Comment les données sont-elles stockées et transférées?

Le CNYL8C se connecte à un ordinateur hôte via USB 2.0 et prend en charge le stockage à long terme des données directement sur le disque dur de l'ordinateur.

8De quelle alimentation a-t-il besoin?

Il fonctionne avec une tension de 1130 VDC ou 220 VAC, adaptée à une utilisation flexible dans des environnements de production.

9Quel est le niveau de protection du système?

Il est doté d'une protection IP40, conçu pour une utilisation en intérieur dans les laboratoires, les services de contrôle qualité ou les lignes de production automatisées.

10Le logiciel est-il facile à utiliser?

Le logiciel est basé sur un dialogue avec une interface chinoise, conçu pour un apprentissage rapide, un fonctionnement facile et un temps de configuration minimal.

11Le CNYL8C est-il en stock et disponible pour une commande immédiate?

Oui, nous avons des stocks prêts pour une expédition rapide.
La livraison rapide est garantie pour les commandes nationales et internationales.
Nous exportons vers plusieurs pays à travers le monde, avec une expérience dans la logistique mondiale.
Nous offrons un support après-vente complet, y compris une assistance technique, une formation et un service de garantie.
