Inspection de enchaînement à deux pistes de convoyeur à bande de carte PCB de 600MM examinant 220V 50Hz

Inspection de enchaînement à deux pistes de convoyeur à bande de carte PCB de 600MM examinant 220V 50Hz

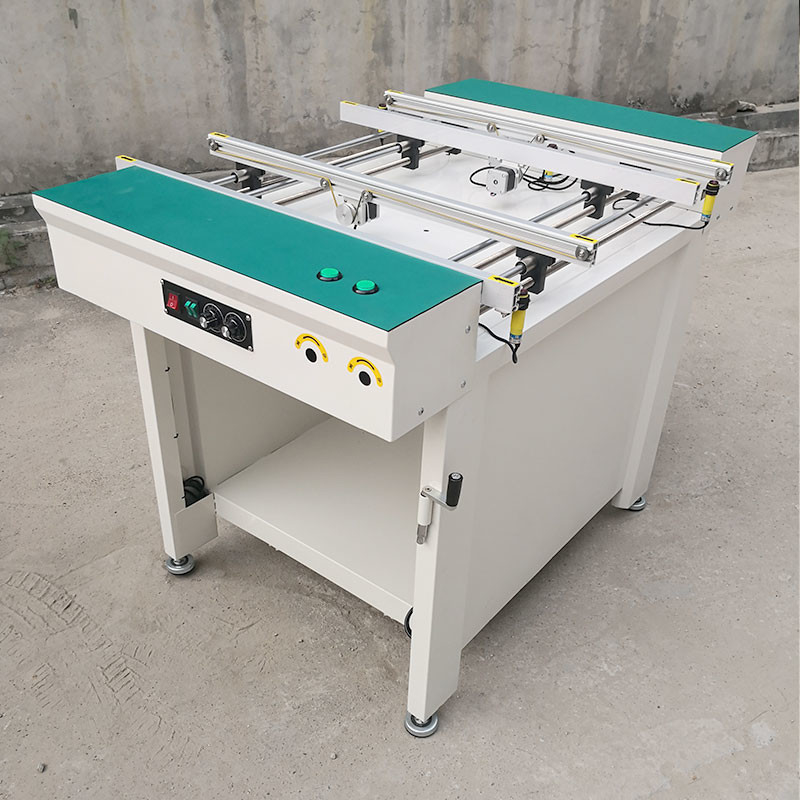

Convoyeur de enchaînement à deux pistes de carte PCB, convoyeur de double voie de SMT

Spécifications de convoyeur de double voie de SMT

1. Caractéristiques
Ce produit est fait de matériel de plaque d'acier et soudé par la tôle, la surface est électrostatiquement pulvérisée et faite cuire au four, et la couleur est blanc d'ordinateur.
Il est très utilisé dans la transmission de panneau de carte PCB, l'inspection, l'essai, la connexion de tampon et d'autres fonctions sur la chaîne de production.
Il a un des dispositifs principaux à relier et protéger entre deux dispositifs
Il peut relier deux dispositifs individuellement, peut également être employé dans les segments ou dans les groupes, et il peut également traiter des panneaux de carte PCB des caractéristiques spécifiques dans les paramètres techniques.
2. paramètres techniques
(1) longueur de rail : 600MM (peut être adapté aux besoins du client selon les besoins des clients)
(2) gamme de largeur de rail : 50MM---350MM
(3) la taille de la surface de ceinture de la terre : 900mm±50mm
(4) côté de fixation de rail de guide : la fixation avant et arrière sont facultative
(5) direction de transmission de carte PCB : de gauche à droite de droite à gauche, facultatif
(6) vitesse d'alimentation : 0M/min---4M/min, réglable
(7) longueur de élargissement aux deux extrémités du rail de guide (100mm)
(8) alimentation d'énergie fonctionnante : 220V, 50Hz
(9) puissance : au sujet de 15W
(10) poids approximatif d'équipement : 65KG
taille d'aspect (de 11) : 600MM*700MM*900MM±50MM
Trois, la fonction principale
La station d'accueil a l'interface de signal de SMEMA.
Il peut être relié aux dispositifs supérieurs et inférieurs. Quand il n'y a aucun panneau sur la station d'accueil, elle donnera au dispositif avant un signal de panneau-exigence. Quand le conseil atteint la position de détection légère avant ou l'extrémité, et le dispositif arrière ne fait pas temporairement où un conseil est nécessaire, la ceinture cesse de fonctionner, et chacun des deux sont équipés des capteurs photoélectriques. Actuellement, un signal de conseil est donné au dispositif arrière, et quand le dispositif arrière a besoin d'un conseil, la ceinture de la station d'accueil commence à fonctionner encore, et le conseil est fourni au dispositif arrière. Si le dispositif arrière n'a pas besoin d'un conseil temporairement, le panneau de carte PCB attend sur la station d'accueil. S'il y a un panneau dans le parking, l'équipement d'entrée sera commandé pour suspendre le travail, et l'équipement d'entrée peut être automatiquement activé quand il y a un espace vide dans la station d'accueil.
Quatrièmement, le principe de transmission
(1) la bande de conveyeur de la station d'accueil est une ceinture ronde large antistatique. Les ceintures des deux côtés du rail de guide sont conduites par le même moteur réglable de la vitesse 15W par un pignon de transmission. Le début et l'arrêt du moteur sont signalés par les panneaux de l'offre et la demande de l'équipement supérieur et inférieur. Le contrôle, les premiers, le milieu et l'extrémité tous sont équipés des capteurs photoélectriques, qui peuvent sentir s'il y a un panneau de carte PCB sur le rail de guide
(2) le rail de guide est divisé en rail de guide fixe et rail de guide mobile. La largeur du rail de guide mobile est ajustée par deux tiges coulissantes de verrouillage.

Cinq, caractéristiques de machine
(1) commandé par le tableau de commande ou programme de PLC, selon les besoins des clients ;
(2) des capteurs photoélectriques sont installés aux deux extrémités de la tête, du milieu et de la queue ;
(3) avec l'interface de signal d'E/S ;
(4) le rail de guide peut être ajusté 50MM---350MM ;
(5) la vitesse d'alimentation peut être ajustée par la transmission ;
(6) la taille de la ceinture de la terre est ajustable ;
(7) la structure de cadre en acier est solide et durable, et peut être mécaniquement reliée aux plats se reliants d'équipement supérieur et inférieur ;
(8) arrêtez la position peut être placé à volonté en déplaçant la position légère de capteur.
