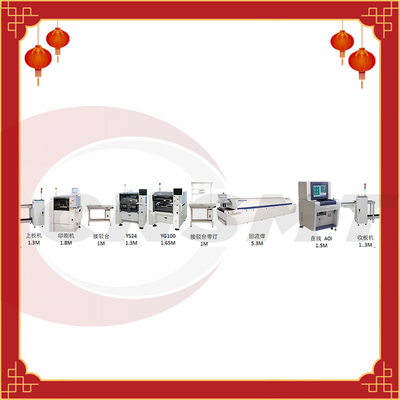

Samsung Sm481 PLUS la chaîne de production de SMT machine de transfert de gauche à droite
Chaîne de montage de Samsung SM481/PLUS SMT
CNSMT te fournissent tous les modèles de chaîne de montage de SMT pour votre production de carte PCB de SMT, particulièrement Samsung SM481 et SM481 PLUS la machine de smt d'assemblée est un bon et la machine de transfert stable, si vous êtes prêt à installer votre nouvelle ligne de smt ou à remplacer de nouvelles machines, Samsung SM481 sera votre meilleure option.
Dans chaîne de production de smt de Samsung la pleine, la machine de transfert est un dispositif le plus important, elle décidera votre qualité et vitesse du produit.
Et cette machine modèle que nous nous sommes vendue et exporté vers beaucoup de pays avant, cela fonctionnent très bien dans l'usine de clients, et ils sont tous très pour satisfaire
Caractéristiques de transfert de machine de SÉLECTION de Samsung /HANWHA SM481 :
Le plus SM481, par la méthode d'identification brevetée par TECHWIN qui réalise le placement de vitesse le plus élevé des machines à vitesse moyenne, c.-à-d., sur theFly la méthode d'identification, peut réaliser le placement ultra-rapide de 4000CPH des composants de puce et de 1,1 secondes de temps de placement d'unité des composants de QFP (chacun est optimum). L'Un-portique adopte 10Nozzle le type principal ultra-rapide tête dans la structure, le mounter de Yamaha emploie un côté de l'équipement, et le mounter de Samsung peut employer la moins main d'oeuvre pour fonctionner. La machine de placement de juki peut correspondre à de longs conseils de 1.500mm, qui incarne la capacité correspondante de carte PCB la plus forte dans la série de SM.
| Taille de carte PCB : 400×330 millimètre 460 (L) X.400 (W) |
| Le plus petit élément : 01005 | 42mm (H 15mm) |
| Poids : au sujet de 1655kg |
| Montage de la vitesse : 40 000 CPH |
| Aperçu de produit : Plus à vitesse moyenne de la machine SM481 de placement de HANWHA, taille de carte PCB : 400×330mm 460 (L) X.400 (W), le plus petit composant : 01005 | 42mm (H 15mm), poids : au sujet de 1655kg, vitesse de placement : 40 000 CPH |
Imprimantes à grande vitesse de pochoir de SMT :
MODÈLE CNSMT-A5
Conception humanisée
●Grand choix d'application et polyvalence forte
●Système de nettoyage automatique de type pulvérisateur unique
●Structure de essuyage et économisante efficace et économiseuse d'énergie de papier
●Système à traitement d'images unique
●Mode de production de impression intelligent
●Chaîne d'impression : 400*340mm
●Adoptez la plate-forme gyroscopique universelle internationale de tringlerie d'UVW
●Taille de machine : 1220X1355X1500mm
●Options de machine, fonction de bidon automatique, trou automatique de pochoir bloquant la fonction de détection, fonction de distribution automatique, fonction de retour de pression de grattoir
Fonction automatique de connexion de MSE/SPI, température automatique et fonction d'humidité
| Cadres d'écran | Min Size | 470X370mm |
| Max Size | 737X737mm | |
| Épaisseur | 25~40mm | |
| Carte PCB Min Size | 50X50mm | |
| Carte PCB Max Size | 400X340mm | |
| Épaisseur de carte PCB | 0.4~6mm | |
| Halage de carte PCB | <1% | |
| Taille de transport | 900±40mm | |
| Direction de transport | ||
| Vitesse de transport | 1500mm/S maximum programmable | |
| Emplacement de conseil | Système de support | Table magnétique de Pin/Up-down ajustée/supportblock |
| Carte PCB | à la main | |
| Fixage du système | côté maintenant, bec de vide, | |
| Tête d'impression | Deux têtes d'impression motorisées indépendantes | |
| Vitesse de racle | 6~200mm/sec | |
| Pression de racle | 0~15Kg | |
| Angle de racle | 60°/55°/45° | |
| Type de racle | Inoxydable (norme), en plastique | |
| Vitesse de séparation de pochoir | 0.1~20mm/sec programmable | |
| Système de nettoyage | Sec, humide, vide (programmable) | |
| L'ajustement de Tableau s'étend 工 | X : ±10mm ; Y : ±10mm ; θ : ±2° | |
| Machine | ||
| Répétez l'exactitude de position | ±0.01mm | |
| Impression de l'exactitude | ±0.025mm | |
| Durée de cycle | <7s> | |
| Changement de produit | <5min> | |
| Air requis | 4.5~6Kg/cm2 | |
| Puissance fournie | C.A. : 220±10%, 50/60HZ 1Φ 3KW | |
| Méthode de contrôle | Contrôle de PC | |
| Dimensions de machine | 1220 (L) X1355 (W) X1500 (H) millimètre | |
| Poids de machine | Approximativement : 1000Kg | |
Four de haute qualité TSM800 de ré-écoulement de la marque CNSMT de la Chine
| Modèle | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Spécifications de machine | ||||||
| Taille : L*W*H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| Poids (kilogrammes) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Zone de température | Dessus 8.Bottom 8 length3070 | Dessus 10.Bottom 10 length3890 | 12.Bottom 12/longueur supérieure 4650 | 8.Bottom 8 longueur supérieure 3070 | 10. 10 longueurs inférieures principale 3890 | Dessus 12.Bottom 12/length4650 |
| Nombre de zones froides | Tbp2. Le fond 0 | Top3.BottomO/ | Top4.BottomO/ | Top2.BottomO/ | Top3. Inférieur. / | Top4.BottomO/Top4.Bottom4 |
| TOP2. Le fond 2 | Top3. Les fonds | Top4.Bottom4 | Top2. Le fond 2 | 1bp3. Les fonds | ||
| Zone de chauffage rectifiant la structure de plat | Plat en aluminium épais | |||||
| Méthode de refroidissement | Refroidissement à l'air de serre chaude/refroidissement par eau froid | |||||
| Système de contrôle | ||||||
| Alimentation électrique | 30 380V 50Hz | |||||
| Puissance totale | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW/67KW | 80KW/83KW | 93KW/97KW |
| Puissance fonctionnante de démarrage et normale | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| Temps de chauffage | Au sujet de 25Min | |||||
| Exactitude de la température | ±1°C | |||||
| Méthode de contrôle de température | Contrôle en circuit fermé de PID + commande de SSR | |||||
| Différence de la température de PCBLateral | °C ±1.5 | |||||
| Stockage de paramètre de processus | Sauvez automatiquement les divers opérations et disques d'alarme + opération manuelle pour sauver de divers arrangements de paramètre de processus | |||||
| Alarme anormale | Déviation de la température standard, déviation de vitesse et défaut de climatisation, bruit et alarme légère d'échec d'alimentation secteur | |||||
| Outre de l'alarme de conseil | Fonction hors carte standard d'alarme | |||||
| Système de transport | ||||||
| Structure de rail | À deux étages global | |||||
| Structure à chaînes | boucle 35B simple avec la nervure et goupiller la chaîne nickelée d'acier au manganèse | |||||
| Largeur maximum de plat | 400mm (610mm facultatifs) | 2-280mm (2-300mm facultatifs) | ||||
| Gamme d'ajustement de largeur de rail | 50-400mm (50-610mm facultatifs) | 50-280mm (50-300mm facultatifs) | ||||
| Direction de transport | Lto R R facultatif à L) | |||||
| Rail à forme fixe | Arrière fixe et facultatif avant fixe | Le rail de no. 1 et le rail de no. 4 sont fixés, facultatif deux autres rails peuvent être fixés. | ||||
| Vitesse de transport | 400 〜 2000mm/min | |||||
| Taille de plat de transport | 900±15mm | |||||
| Système de lubrification automatique | Remplissage automatique de lubrifiant standard et fonction remplissante manuelle | |||||
| Système d'azote | ||||||
| Consommation d'azote | 20-25m3/ hr@300-1000ppm | 25-30m3/h r@300-10OOppm | ||||
L'information de l'entreprise
CNSMT est le principaux fabricant et supplieir pour des machines de SMT et solution avec l'expérience de plus de 10 ans Chine. Et nous pouvons également faire OEM&ODM pour des commerçants de SMT, nous avons vaste des sources dans le domaine de SMT, même vous avons besoin utilisé ou de nouveaux équipements de SMT ou d'autres pièces, nous pouvons vous aider à obtenir la meilleure qualité et les machines coûtées concurrentielles.
Ce que nous pouvons faire pour vous :
※ Nous faisons faire notre propre usine des équipements et des dispositifs de SMT
※ Nous avons une équipe professionnelle d'ingénieur de technich pour des machines de produit
※ Nous pouvons adapter la variété aux besoins du client de machines de SMT pour vous accordant vos conditions
※ Que nous achetons et vendre les équipements utilisés et nouveaux de SMT partout dans le monde
※ Nous te fournissons les machines et l'exportation en trait plein de SMT à dans le monde entier
※ Devenant l'associé chinois le plus digne de confiance pour vous.
FAQ :
1. Êtes-vous usine ?
Oui, nous sommes foyer de fournisseur d'usine sur le contrôle d'humidité pendant 14 années.
2. Pouvez-vous envoyer le catalogue ?
Oui, nous pouvons vous envoyer par l'email avec le catalogue entier.
3. Comment passer commande en ligne ?
Confirmez le produit (quantité, prix, paiement, etc. de expédition)---email de attente ---confirmez l'ordre---effectuez le paiement initial---finition de production---effectuez le paiement d'équilibre---expédition
* cliquez sur pour se renseigner sur l'assurance commerciale
4. Que diriez-vous de la manière de paiement ?
dépôt de 30%, solde payé avant la livraison -- quantité > USD5,000
dépôt de 100% -- quantité < USD5="">
5. Quelle est la manière et la synchronisation de expédition ?
Nous proposons de nous transporter par la mer pour obtenir le taux le meilleur marché, date de voyage vers l'Amérique environ 30~40 jours, en Europe 25~30 jours, en Asie et Austrilia 7~15 jours. Cliquez sur ici pour obtenir la synchronisation précise.
6. Quel est l'article de garantie ?
Le temps de garantie est normalement de 12 mois, si vous voulez prolonger le temps de garantie à 24 mois, la valeur sera 10% davantage de votre ordre.
7. Est-ce que je peux visiter votre usine ?
Oui sûr, bienvenu pour visiter notre usine pour obtenir plus de bénéfice.
8. Comment entrer en contact avec votre usine ?
Envoyez l'enquête en forme ci-dessous ou envoyez le courrier ou appeler pour choisir votre manière. Cliquez sur ici
9. Pouvez-vous adapter le produit aux besoins du client ?
Oui, nous pouvons adapter tous les produits aux besoins du client selon les exigences de client.
10. Quelles conditions de paiement faites-vous ?
Paypal, union occidentale, T/T, (paiement 100% à l'avance.)
11. Quelle expédition est disponible ?
Par la mer, par avion, par exprès ou en tant que votre condition.
12. Quel pays avez-vous été exporté ?
Nous avons été exportés vers beaucoup de pays, tous le plus tout autour du monde, comme la Malaisie, le Vietnam, la Thaïlande, les Etats-Unis, la France, l'Espagne, le Mexique, Dubaï, le Japon, la Corée, l'Allemagne, le Porland etc.
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
