Chaîne de montage à C.A. 200V YSM20W YAMAHA SMD économie d'énergie de 95000CPH

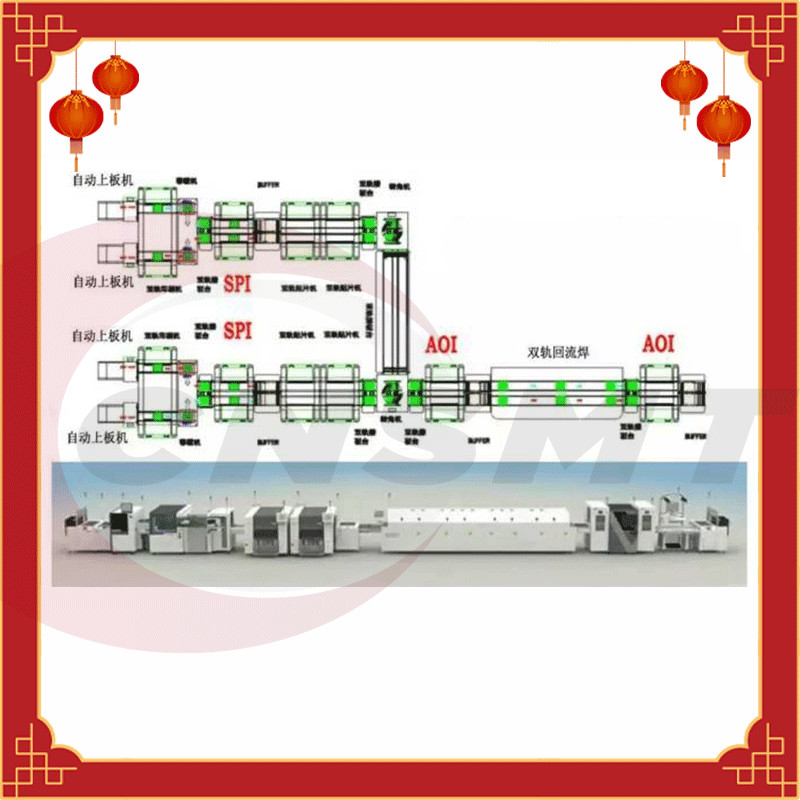

Chaîne de montage de YAMAHA YSM20R SMT
1. Quelques conditions détaillées de la disposition d'usine de SMT
Après que l'orientation générale de la chaîne de production soit déterminée, quelques conditions détaillées pour la production de la chaîne de production de SMT le besoin d'équipement d'être considéré, et puis l'orientation précise de la chaîne de production de SMT et l'orientation de l'autre matériel annexe peuvent être déterminées.
Tout d'abord, les choses auxiliaires requises par la chaîne de production de SMT et les conditions d'orientation pour chaque secteur :
a. région de placement des extincteurs : des extincteurs devraient être placés autour des piliers et autour de l'atelier de SMT, et être placés selon les conditions des règlements de lutte anti-incendie.
b. région de placement du chariot de support : Le chariot de support est utilisé pour la production de la chaîne de production de SMT et le remplacement des données quand le modèle est commuté. Afin de faciliter la production et améliorer la puissance du remplacement matériel, il est le meilleur de placer le chariot de support près de la machine de placement.
c. région de placement de la table matérielle de préparation : La table matérielle de préparation est principalement employée pour la préparation des matériaux dans le processus de fabrication et le travail de préparation de données avant le commutateur modèle. Par conséquent, la table matérielle de préparation devrait être placée près de la machine de placement, de préférence ainsi que la voiture de support. Il est commode de mettre le matériel directement sur le chariot de support après préparation du matériel.
d. station d'impression petit secteur de placement de table : Table de station impression la petite est employée pour le placement des articles auxiliaires de la machine impression dans la production, telle que le papier de chiffon, la pâte de soudure, l'alcool, etc., devrait être placée à proximité de la machine impression pour facile d'accès et l'usage. Puissance de production.
e. secteur de placement de pâte de soudure : Le secteur de placement de pâte de soudure inclut un réfrigérateur pour stocker la pâte de soudure, un mélangeur de pâte de soudure, une pâte de soudure réchauffant l'armoire, etc., qui peuvent être placés autour de la colonne ou dans un secteur fixe autour de l'atelier selon les conditions de l'atelier. Mais il devrait être facile pour des opérateurs à de transfert.
f. secteur d'inspection visuelle et réparer le secteur derrière le four : Afin de faciliter l'inspection visuelle et la réparation des semi-produits après la soudure de ré-écoulement, une petite table est généralement placée derrière le four pour l'inspection visuelle et la réparation après le four.
g. secteur de placement d'écran : Le secteur de placement d'écran inclut l'armoire de placement d'écran, la machine de nettoyage d'écran, les outils d'inspection d'écran, etc., qui sont employés pour le contrôle de tension de stockage, de nettoyage et d'écran de l'écran. En même temps, le secteur devrait être aussi commode que de transfert possible des pochoirs dans la production.
h. secteur de placement de déchets : Les déchets dans la production viennent principalement de deux parts, on est le papier protégé de la poussière utilisé dans l'opération impression, et l'autre est la ceinture de rebut de plateau et de déchets provoquée par le remplacement de données. Les déchets se sont produits dans ces deux pièces devraient être placés séparément et être spécifiquement récupérés, particulièrement les déchets employés par la presse typographique. Par conséquent, le secteur de rebut peut être placé autour de la machine de presse typographique ou de placement, ou un secteur de rebut de placement peut être installé à côté de la colonne pour le placement distinct.
I. secteur de placement de Kanban : SMT Kanban inclut la production Kanban et la gestion de la qualité Kanban, etc., qui peuvent être recueillis et placés à l'entrée et à la sortie de l'atelier, et un Kanban du statut de production de la chaîne de production est établie au début de chaque chaîne de production pour faciliter l'inspection par le producteur et le manipulateur. Suivez les progrès du statut actuel de production et du statut de qualité de l'atelier de SMT.
j. secteur de placement de produit : Le produit fabriqué contient deux parts, produits et semi-produits. Ces deux pièces devraient être séparées séparément et être strictement distinguées pour éviter le désordre.
K. zone de stockage de pièces de rechange de SMT : Les pièces de rechange de SMT incluent des becs, des moteurs, des ceintures, des cylindres, etc., et devraient être placées dans un secteur spécial pour faciliter l'accès pendant la production.
l. la température et secteur d'humidité : Afin de comprendre mieux les conditions de la température et d'humidité de l'atelier de SMT, selon la taille du secteur d'atelier, installez plusieurs secteurs de la température et de mesure d'humidité convenablement, généralement placé sur les piliers ou les murs autour de la chaîne de production.
M. zone de manoeuvre d'atelier de SMT : Laissé en machinant le personnel qualifié et le personnel de gestion travaillez sur place dans l'atelier de SMT, de sorte que les qualifications et les problèmes de gestion aient rencontré dans la production puissent être résolus à temps d'assurer le bon fonctionnement de la chaîne de production de SMT.
n. secteur pour des mesures antistatiques : Ceux qui entrent dans l'atelier de SMT doivent avoir un secteur avec des mesures antistatiques. Le secteur peut être tracé à la porte de l'atelier, y compris le remplacement de l'habillement électrostatique, des chaussures, des chapeaux, et du casier de chaque employé. En outre, un secteur consacré à examiner l'anneau électrostatique devrait être établi à l'entrée de l'atelier de SMT, de sorte que chaque employé puisse faire le test de l'anneau électrostatique et enregistrer les résultats d'essai avant d'aller travailler.
2. résumé
Concernant la disposition de l'usine de SMT et la distribution des responsabilités de personnel de la chaîne de production de SMT, il est également nécessaire de considérer de divers facteurs tels que les conditions de processus du produit, la valeur de sortie du produit, et la représentation de l'équipement. Plan selon la situation réelle !
Spécifications de YAMAHA YYSM20W :
1. Il peut efficacement soutenir de diverses formes de production dans une gamme étendue
2. Il a le mounter universel de la surface 95000CPH* le plus rapide du monde au même niveau des produits
3. Une tête simple de placement réalise la grande vitesse et la polyvalence en même temps, fournissant une solution idéale
4. Un large éventail de composants peuvent être montés, et la réalisation spécifique « de l'expansion sans limites » (l'expansion illimitée)
5. Fonctions multiples en tant que configuration standard pour assurer le placement de haute qualité · Dispositif de alimentation fortement flexible
6. Transport à deux pistes de soutien
| YAMAHA YSM20W |
| Taille de panneau de cible : modèle à deux étages de convoyeur (seulement pour des modèles avec deux poutres sur l'axe des abscisses) |
| En envoyant un conseil : L810×W724 à L50×W50 |
| En transférant deux conseils : L380×W724 | L50×W50 |
| Modèle de monorail : L810×W742 | L50×W50 |
| Modèle de double voie : L810×W356 | L50×W50 |
| Différentes largeurs de modèle-transmission à deux pistes : L810×W662 |
| Montage de la capacité : universel ultra-rapide (S.M.) montant le × principal 290,000CPH (dans les meilleurs conditions de notre société) |
| Montage de l'exactitude : ±0.035mm (±0.025mm) Cpk≧1.0 (3σ) |
| Tête de placement de YAMAHA Yamaha YSM20, composants qui peuvent être placés : |
| Tête universelle ultra-rapide de placement (de S.M.) : 03015~45×45mm L100mm, taille en-dessous de 15mm |
| Le ※ selon la taille et la taille du composant, une caméra de multi-vision peut être exigé (la configuration facultative) |
| Chariots de réapprovisionnement en combustible anciens : jusqu'à 128 (converti de la bande de 8mm) |
| Commutateur de palette : 30 feuilles (type fixe) 10 feuilles (type de chariot) |
| Spécifications de puissance : C.A. triphasé 200/208/220/240/380/400/416V ±10% 50/60Hz |
| Source d'air d'approvisionnement : au-dessus de 0.45MPa, tranquille et sec |
| Dimensions : L 1,374×W 1,857×H1,445mm (excepté des saillies) |
| Poids au sujet de 2,100kg |
| Produits réguliers de bâti de YAMAHA Yamaha YSM20 |
| 1. Lumières de LED : Lumières d'ampoule de LED, projecteurs de LED, lumières de voiture de LED, plafonniers de LED, etc. |
| 2. Allumage de la catégorie : Guide optique de joint de mur de LED, tube numérique, tube de barrière, lumière d'arc-en-ciel de LED, etc. |
| 3. Écrans : Affichages de bâti de surface de LED, modules de LED, etc. |
| 4. Lumières de haute puissance de LED : Tunnels de LED, réverbères, projecteurs, lumières de voiture, lampes de bureau de LED, avions 1W~3W, surfaces sphériques, LED bimodale, etc. |
| 5. Produits électroniques : cartes mère d'ordinateur, cartes mère MP3, cartes mère d'alimentation d'énergie, panneaux d'alimentation d'énergie de lumière de LED, alimentations d'énergie de LED, conducteurs de LED, modules de LED, affichages à LED, etc. |
| 6. Approprié aux produits de LED dans la taille de 810X490MM, des bourdons et d'autres produits à extrémité élevé de technologie |
| Caractéristiques de consommation d'énergie de YAMAHA |
| La machine de placement de série de YSM emploie la dernière technologie, et l'alimentation d'énergie en machine entière est 1,1 kilowatts. |
| Par exemple, la consommation d'électricité industrielle est 1 yuan/KWH, et elle est calculée en travaillant 24 heures sur 24, et 5 ans est l'unité du calcul. |
| L'alimentation d'énergie en machine de placement est des années de 1,1 kilowatts 1.1×24×365×5 |
Imprimantes à grande vitesse de pochoir de SMT :
MODÈLE CNSMT-A5
Conception humanisée
●Grand choix d'application et polyvalence forte
●Système de nettoyage automatique de type pulvérisateur unique
●Structure de essuyage et économisante économiseuse d'énergie de papier
●Système à traitement d'images unique
●Mode de production de impression intelligent
●Chaîne d'impression : 400*340mm/510*340mm
●Adoptez la plate-forme gyroscopique universelle internationale de tringlerie d'UVW
●Taille de machine : 1220X1355X1500mm
●Options de machine : trou functionautomatic de bidon dynamique de pochoir bloquant la température du functionauto MSE/SPI de retour de pression de functionsqueegee de colle functionautomatic de détection et la fonction functionautomatic en ligne de distribution d'humidité
Four de haute qualité TSM800 de ré-écoulement de la marque CNSMT de la Chine
| Modèle | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Spécifications de machine | ||||||
| Taille : L*W*H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| Poids (kilogrammes) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Zone de température | Dessus 8.Bottom 8 length3070 | Dessus 10.Bottom 10 length3890 | 12.Bottom 12/longueur supérieure 4650 | 8.Bottom 8 longueur supérieure 3070 | 10. 10 longueurs inférieures principale 3890 | Dessus 12.Bottom 12/length4650 |
| Nombre de zones froides | Tbp2. Le fond 0 | Top3.BottomO/ | Top4.BottomO/ | Top2.BottomO/ | Top3. Inférieur. / | Top4.BottomO/Top4.Bottom4 |
| TOP2. Le fond 2 | Top3. Les fonds | Top4.Bottom4 | Top2. Le fond 2 | 1bp3. Les fonds | ||
| Zone de chauffage rectifiant la structure de plat | Plat en aluminium épais | |||||
| Méthode de refroidissement | Refroidissement à l'air de serre chaude/refroidissement par eau froid | |||||
| Système de contrôle | ||||||
| Alimentation électrique | 30 380V 50Hz | |||||
| Puissance totale | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW/67KW | 80KW/83KW | 93KW/97KW |
| Puissance fonctionnante de démarrage et normale | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| Temps de chauffage | Au sujet de 25Min | |||||
| Exactitude de la température | ±1°C | |||||
| Méthode de contrôle de température | Contrôle en circuit fermé de PID + commande de SSR | |||||
| Différence de la température de PCBLateral | °C ±1.5 | |||||
| Stockage de paramètre de processus | Sauvez automatiquement les divers opérations et disques d'alarme + opération manuelle pour sauver de divers arrangements de paramètre de processus | |||||
| Alarme anormale | Déviation de la température standard, déviation de vitesse et défaut de climatisation, bruit et alarme légère d'échec d'alimentation secteur | |||||
| Outre de l'alarme de conseil | Fonction hors carte standard d'alarme | |||||
| Système de transport | ||||||
| Structure de rail | À deux étages global | |||||
| Structure à chaînes | boucle 35B simple avec la nervure et goupiller la chaîne nickelée d'acier au manganèse | |||||
| Largeur maximum de plat | 400mm (610mm facultatifs) | 2-280mm (2-300mm facultatifs) | ||||
| Gamme d'ajustement de largeur de rail | 50-400mm (50-610mm facultatifs) | 50-280mm (50-300mm facultatifs) | ||||
| Direction de transport | Lto R R facultatif à L) | |||||
| Rail à forme fixe | Arrière fixe et facultatif avant fixe | Le rail de no. 1 et le rail de no. 4 sont fixés, facultatif deux autres rails peuvent être fixés. | ||||
| Vitesse de transport | 400 〜 2000mm/min | |||||
| Taille de plat de transport | 900±15mm | |||||
| Système de lubrification automatique | Remplissage automatique de lubrifiant standard et fonction remplissante manuelle | |||||
| Système d'azote | ||||||
| Consommation d'azote | 20-25m3/ hr@300-1000ppm | 25-30m3/h r@300-10OOppm | ||||
