Chaîne de montage de YAMAHA YSM20R SMD imprimante de pochoir de smt de GD450+

Chaîne de montage de YAMAHA YSM20R SMD imprimante de pochoir de GD450+ Smt

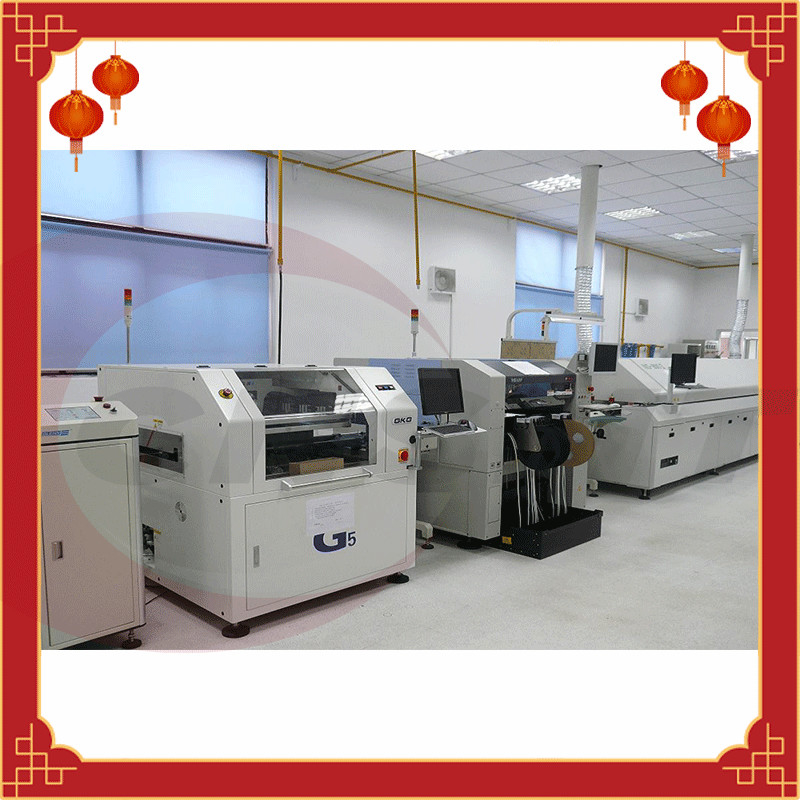

Chaîne de montage de YAMAHA YSM20R SMT

La machine d'entrée de gamme de placement de série de YSM qui combine la grande vitesse et la polyvalence, et réalise le monde de plus haut niveau de la capacité de placement parmi le même models* de niveau
Une machine de base de placement comportant trois « 1" s pour réaliser le final
Soutien flexible de divers sites de production
Diverses fonctions pour assurer la production stable
※ : Comparé à la capacité de placement (CPH) de la même machine de niveau de placement avec la poutre simple/tête simple de placement dans les meilleures conditions. (Les résultats de l'enquête de la société en janvier 2017)

Petits paramètres de la machine YSM10 de placement de bloc de Yamaha :

1. Taille de substrat de cible : L510 X W460 mm~L50 X W50 millimètre. Utilisez les accessoires facultatifs, pouvez correspondre au substrat de L610mm

2. Montage de la capacité : S.M. montant des caractéristiques de tête de support des caractéristiques HM5 de tête (10 becs) (5 becs). 46,000CPH (dans les bonnes conditions de la société) 31,000CPH (dans les bonnes conditions de la société)

3. Composants montables : 03015~W55 X L100mm (*pass W45mm pour l'identification de segmentation), taille en-dessous de 15mm. Le ※ si le height* composant dépasse 6.5mm, ou le size* composant dépasse 12mm x 12mm, une caméra de multi-vision est exigé (configuration facultative)

4. L'exactitude de placement de notre société est bonne (en employant les composants standard pour l'évaluation) : ±0.035mm (±0.025mm) Cpk≧1.0 (3σ)

5. Le nombre de conducteurs qui peuvent être installés : support fixe de conducteur : 96 plus (converti de la bande de 8mm) plateaux : 15 types

6. Spécifications de puissance : C.A. triphasé 200/208/220/240/380/400/416V±10%50/60Hz

7. Source d'air : au-dessus de 0.45MPa, propre et sec

8. Dimensions : L1,254 X W1,440 X H1,445mm

9. Poids de principal organisme : au sujet de 1,270kg

Caractéristiques de la machine YSM10 de placement de YAMAHA :

1. C'est le modèle d'entrée de gamme du mounter extérieur avec la représentation 46,000CPH pour réaliser le monde ** au même niveau de 1 poutre et de 1 tête de placement ;

2. Comparé aux modèles précédents, la vitesse a augmenté par plus de 25%, réalisant la meilleure capacité du placement du monde au même niveau. Elle est équipée d'une tête de placement de S.M. Elle utilise une nouvelle caméra de balayage qui améliore la capacité de répondre aux composants ;

3. Soutien flexible du site de production ;

4. Réalisez la fonction de la production stable ;

5. production de haut-flexibilité de Multi-module.

Imprimantes à grande vitesse de pochoir de SMT :

GD450+

intruduction de détail :
1. précision d'imprimante de pâte de soudure
GTS a consacré le modèle numérique de calcul, répétition plaçant σ @6, le ≥ 2,0 des microns de l'exactitude ±12.5 (±0.0005 le ») de Cp
2. plate-forme spéciale d'ajustement pour l'imprimante de pâte de soudure de HTGD
Le mécanisme d'entraînement spécial de module de la haut-rigidité UVW de GTS et le mécanisme de levage inversé d'axe des z de triangle effectivement améliorer la stabilité de l'ajustement de plate-forme, réalisent la transmission ultra-fine sous l'ajustement de micro-mouvement, et font la machine répondre aux exigences de l'impression de plus haute précision. La structure est simple et fiable, et l'ajustement est commode. Il peut rapidement réaliser l'ajustement automatique de la taille de levage des aiguilles de PIN des panneaux de carte PCB de différentes épaisseurs.
3. commandes de moteur de progression autoréglables de flottement programmables la tête d'impression de l'imprimante de pâte de soudure
L'indépendant direct-a relié le contrôle de moteur de progression, intégré ** le système de contrôle de la pression, peut exactement déterminer la valeur originale de pression de la racle, sans prendre en considération le type, la longueur, le poids ou l'épaisseur de la lame de racle. Programmable pour réaliser le procédé flexible impression ; Il est conçu pour les différentes conditions de pression de l'avant et la racle arrière et la stabilité du levage pour empêcher la fuite de la pâte de soudure et de la lame a une certaine conception de fixage flexible. La pression de la racle, de la vitesse de levage, de la vitesse impression, et la gamme impression sont tout le logiciel réglable, et de elle est pour le client fournit un grand choix de méthodes demolding pour s'adapter à différents panneaux de carte PCB avec différentes conditions de bidon, fournissant à des clients une bonne plate-forme de paramètre général de présentation.
4. système de positionnement de carte PCB de machine d'impression de HTGD
Commande par courroie plate, améliorer effectivement la capacité et la vitesse du rail de guide ; commande de moteur pas à pas, programmables pour réaliser différentes vitesses et actions de transport ; rail de guide de nouveau concept, transmission sans couture pour assurer la fiabilité du transport de carte PCB ; épaisseur adaptative de panneau de carte PCB, processus de fabrication commode ; le logiciel peut ajuster la pression et la pression latérale élastique, et peut être équipé d'un vide global de cavité d'aspiration au fond et d'un vide partiel multipoint au fond.
5. système de nettoyage
Structure de nettoyage automatique ; fan de haute puissance et générateur de vide de Venturi à nettoyer à l'aspirateur ; trois méthodes de nettoyage de sec, d'humide, et vide, et peuvent être librement combinées. Les utilisateurs peuvent placer le cycle de nettoyage, l'heure et les paramètres de vitesse selon les besoins réels ; la longueur le papier de essuyage est universelle, facile de démonter et économiser des ressources ; plat de essuyage en caoutchouc mou et résistant à l'usure, propre complètement et facile à démonter.
6. cadre en acier fortement adaptable de maille maintenant le système
Réalisez l'impression des cadres d'écran des diverses tailles (370mm x 470mm~737 millimètre X 737 millimètres), et pouvez réaliser le changement rapide des modèles du processus de fabrication ; positionnement automatique dans la direction de Y.
7. système de contrôle électrique
Il est sûre et facile maintenir l'utilisation des circuits intégrés modulaires auto-développés ; le système de contrôle industriel le plus avancé de l'industrie peut être utilisé pour modifier les paramètres de la machine pendant le mouvement.
8. image et système optique d'imprimante de pâte de soudure
Le nouveau système optique de chemin--la lumière uniforme d'anneau et la lumière coaxiale de haut-éclat, ajoutée à la fonction d'ajuster infiniment l'éclat, fait tous les types des points de marque peuvent être bien identifiées (points inégaux y compris de marque), approprié à l'étamage, Cuivre-plaqué, plaqué or, étamé, FPC et d'autres types de PCBs avec différentes couleurs. La source lumineuse à quatre voies est réglable, la lentille telecentric, la maille en acier et le panneau de carte PCB sont illuminés en même temps.
9. Chinois graphique simple et facile à utiliser/interface anglaise d'opération pour l'imprimante de pâte de soudure
Employez le système d'exploitation de Windows Xp et l'interface homme-machine graphique indépendamment développée : particulièrement pour l'effet de navigation des dossiers de programme, qui est commode pour que tous les opérateurs se familiarisent rapidement avec l'opération ; les Chinois de style du menu/commutation anglaise, le rondin d'opération, le disque de défaut/auto-diagnostic de défaut/l'invite analyse de panne/alarme légère et d'autres fonctions rendent l'opération simple et commode.
10. 2D inspection de qualité d'impression de pâte de soudure et analyse de SPC
La 2D fonction peut rapidement détecter des problèmes de impression pauvres tels que la compensation, peu d'étain, l'impression absente, et même l'étain, et les points de détection peuvent être augmentés arbitrairement ; Le logiciel de SPC peut analyser l'index de la machine CPK par l'échantillon rassemblé par la machine pour assurer la qualité impression

Four de haute qualité TSM800 de ré-écoulement de la marque CNSMT de la Chine
