Chaîne de montage de Samsung/de Hanwha SM482/PLUS SMT

La chaîne de montage de Samsung/de Hanwha SM482/PLUS SMT est une chaîne de production à grande vitesse de smt, nous fournissons votre chaîne de montage de transfert nouvelle et utilisée de machine de SMT Samsung sm482.

Les machines nouvelles et utilisées fonctionnent bien, et l'imprimante de pâte de soudure est imprimante automatique, imprimantes complètement automatiques de pochoir de marque de la Chine, nous avons également l'imprimante de marque de foreigh de DEK MPM pour vous, le four de ré-écoulement est notre propre tout neuf, ont également le heller et d'autres marques pour vous choisissent.

Chaîne de production de SMT analyse de solution de planification d'atelier

Des conditions d'atelier sont considérées comme de répondre aux exigences suivantes :
a, conditions antistatiques au sol, (le plancher époxyde est toujours PVC, vérifient l'information vous-même, le PVC est plus beau et durable) ;
B. Considérez les conditions porteuses au sol selon les besoins en équipement (soudez principalement le matériel d'impression de pâte, demandez aux fabriquants d'équipement et aux planificateurs d'usine) ;
c. a satisfait avec les conditions de la température et le contrôle d'humidité dans l'atelier de SMT, le plafond peut être traité en conséquence pour réduire le coût d'air de refroidissement. (généralement 3,0 m, prêtent l'attention à si l'entrepôt est dans la demande) ;
D. La demande de puissance/gaz de l'équipement (air/azote), du traitement de gaz résiduel, etc. Et matières premières de canalisation/direction. L'espace de réservation, conditions de ventilation d'équipement etc. ;
E. Pour répondre aux exigences de allumage, si utiliser les lampes économiseuses d'énergie, telles que T5 au lieu de T8. Au moins 300LUX ;
f. les conditions de lutte contre les incendies, là devraient être des compartiments, considèrent la lutte contre les incendies.

2. Chaîne de production prévue de SMT équipement

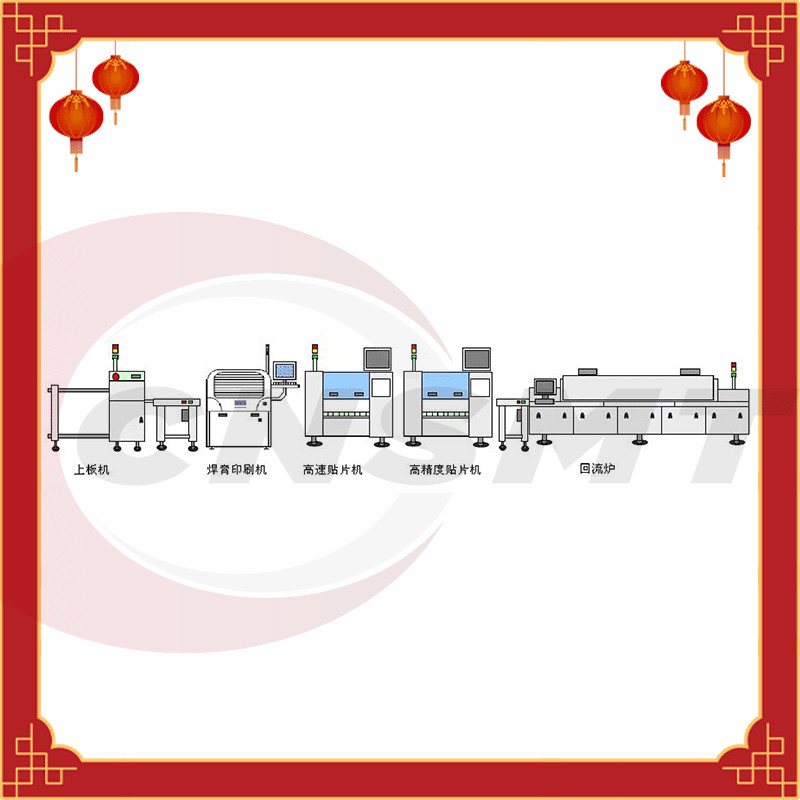

Le plan est d'installer nouvellement deux lignes de production identiques de SMT, complétant : imprimante de pâte de soudure/machine de placement/four de ré-écoulement.
La largeur maximum de l'équipement dans la chaîne de production est de 2,0 mètres, et toute la longueur de tout l'équipement est de 17 mètres. Considérez la planification suivante et ajoutez une chaîne de production (la ligne équipement de corps est semblable).
A. l'équipement de SMT devrait éviter les montants et maintenir un certain intervalle de eux. L'intervalle est pour que l'équipement passe par au moins une voiture de conducteur après qu'il soit chargé avec des matériaux ;
B. Le cadre externe de l'équipement de SMT devrait être distingué par le passage clouté. La distance entre le passage clouté et l'équipement est que l'équipement se prolongera plus de 50 cm après que l'équipement soit chargé avec des matériaux ;
C. La meilleure distance entre les deux lignes de production est de 1,2 mètres ou plus entre les cadres externes ;
D. Un secteur d'inspection et de réparation est généralement prévu à l'extrémité de la ligne, et les inspecteurs de qualité peuvent conduire des inspections aléatoires à l'extrémité de la ligne.
Basé sur les considérations ci-dessus, la longueur de chaque chaîne de production devrait être au moins de 17 mètres (indépendamment de l'état de la ligne bas-côté principal et de la ligne secteur kanban de fin), et la largeur devrait être plus de 3 mètres (la machine de placement a les matériaux bilatéraux).

Samsung /HANWHA SM482 plus des caractéristiques de transfert de machine de SÉLECTION :

Plus de Hanwha Mounter SM482

Taille de carte PCB : 460 (L) X.400 (W)
Le plus petit élément : 01005 | 55mm (H 15mm)
Station de Feida : 120ea/112ea
Montage de la vitesse : 30 000 CPH
Aperçu de produit : Plus de la machine SM482 de placement de Hanwha, taille de carte PCB : 460 (L) X.400 (W), le plus petit composant : 01005 | 55mm (H 15mm), station de conducteur : 120ea/112ea, vitesse de placement : 30 000 CPH, poids : 1600KG.

Imprimantes à grande vitesse de pochoir de SMT :

MODÈLE CNSMT-A5

Conception humanisée

●Grand choix d'application et polyvalence forte

●Système de nettoyage automatique de type pulvérisateur unique

●Structure de essuyage et économisante économiseuse d'énergie de papier

●Système à traitement d'images unique

●Mode de production de impression intelligent

●Chaîne d'impression : 400*340mm/510*340mm

●Adoptez la plate-forme gyroscopique universelle internationale de tringlerie d'UVW

●Taille de machine : 1220X1355X1500mm

●Options de machine : trou functionautomatic de bidon dynamique de pochoir bloquant la température du functionauto MSE/SPI de retour de pression de functionsqueegee de colle functionautomatic de détection et la fonction functionautomatic en ligne de distribution d'humidité

Four de haute qualité TSM800 de ré-écoulement de la marque CNSMT de la Chine
